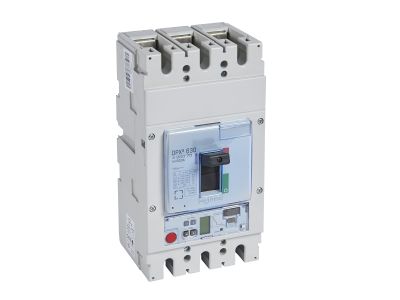

Wyłącznik mocy DPX3 630 S2 3P 630A 50kA | 422070 Legrand
Informacja o Produkcie
DPX³ 630 S2 wyłączniki mocy DPX³ 630 od 250 do 630 A wyzwalacz elektroniczny
- Wyłączniki zdolne do izolowania i ochrony linii niskiego napięcia
- Przystosowane do współpracy z blokami lub przekaźnikami różnicowpr.
- Dostarczane w komplecie z zaciskami śrubowymi płaskimi i przegrodami izolacyjnymi zacisków
- Wyzwalacz elektroniczny S2 regulowany (Ir, tr, Isd, tsd)
- Ochrona przed prądem przeciąż., zwłoczna Ir=0,4-0,5-0,6-0,7-0,8-0,9-0,95-1xIn tr=3-5-10-15-20-25-30s
- Ochrona przed prądem zwarciowym, zwłoczna Isd=(1,5-2-2,5-3-4-5-6-7-8-9-10)xIr tsd=0-100-200-300-400-500ms (I=K) tsd=0-100-200-300-400-500ms (I2t=K)
- Ochrona przed prądem zwarciowym bezzwł. If = 5 kA
- Sel
- nastawa poziomu selektywności (HIGH/LOW)
- Zgodność z normą IEC/EN 60947-2
- Maksymalne napięcie znamionowe 690V~ 50 Hz
- Możliwość plombowania nastawień
Parametry produktu
DPX³ 630 S2:
- Zdolność zwarciowa Icu = 50 kA (400/415 V~)
- S2
- regulacja Ir, tr, Isd, tsd
- Ilość biegunów: 3
- In: 630 A
- Producent Legrand
- Znamionowy prąd ciągły Iu 630 A
- Zakres napięcia znamionowego 220 - 690 V
- Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz 50 kA
- Zakres nastawy wyzwalacza przeciążeniowego 252 - 630 A
- Zakres nastawczy wyzwalacza zwarciowego zwłocznego 378 - 6300 A
- Zakres nastawy wyzwalacza zwarciowego 5000 - 5000 A
- Zintegrowane zabezpieczenie przed zwarciem doziemnym Nie
- Rodzaj podłączenia styków głównych Połączenie śrubowe
- Budowa urządzenia Urządzenie mocowane na stałe
- Do montażu na szynie TH Nie
- Opcjonalny montaż na szynie DIN TH Nie
- Liczba styków pomocniczych rozwiernych 2
- Liczba styków pomocniczych przełącznych 2
- Ze wskaźnikiem wyłączenia Tak
- Z wyzwalaczem podnapięciowym Tak
- Liczba biegunów 3
- Umiejscowienie przyłączy obwodów głównych Strona przednia
- Rodzaj elementu wykonawczego Przełącznik
- W komplecie z zabezpieczeniem Tak
- Wbudowany napęd silnikowy Nie
- Opcjonalny napęd silnikowy Tak
- Stopień ochrony (IP) IP30
