Wraz z rozszerzeniem serii obudów KLV o model pięciorzędowy oraz trzy- i dwurzędowe multimedialne rozdzielnice z drzwiami WiFi, firma EATON postawiła również na nowości. Produkty KLV będzie można nabyć teraz w wersji hybrydowej.

Kompaktowe rozdzielnice KLV spełniają wymagania norm IEC / EN 62208, IEC / EN 60670-24 IEC / EN 61439-3, w związku z czym obszary zastosowania obejmują budownictwo mieszkaniowe, sklepy i małe przedsiębiorstwa, budynki użyteczności publicznej i hotele.

Rozdzielnica na piątkę

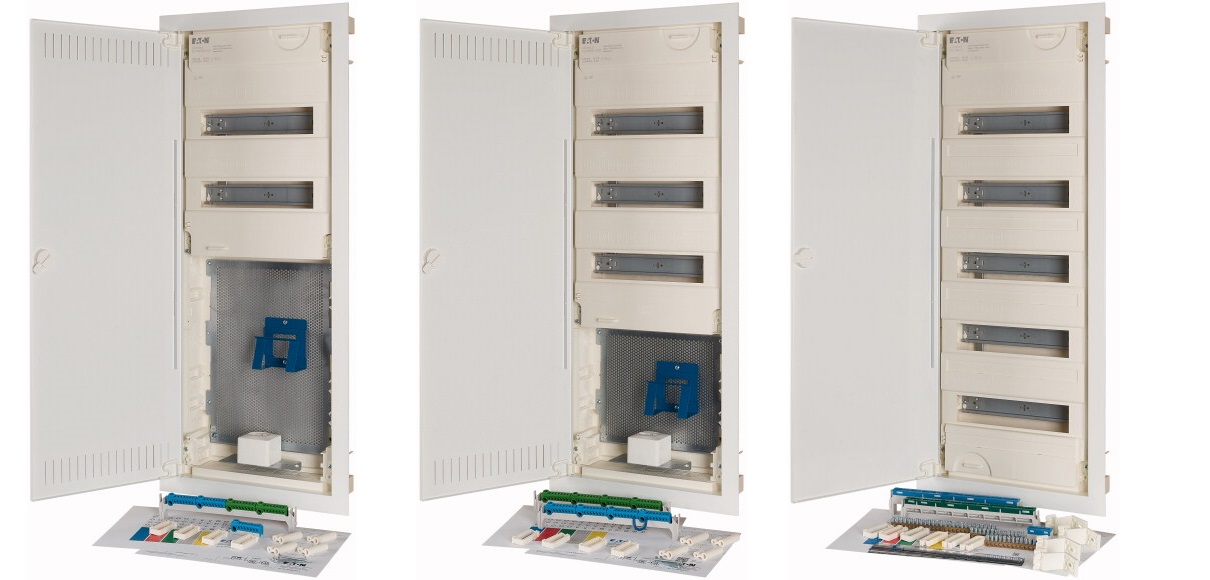

Pięciorzędowa rozdzielnica KLV od Eaton to przede wszystkim więcej miejsca na urządzenia zabezpieczające i na okablowanie z boku lub za szynami, a także wyżej umieszczone listwy zaciskowe – a to wszystko bez rezygnowania ze sprawdzonego, ponadczasowego designu.

Jako obudowy zabezpieczające, rozdzielnice KLV chronią ludzi przed potencjalnymi wypadkami elektrycznymi. Nowo opracowane pięciorzędowe rozdzielnice są standardowo wyposażone w modułowe zaciski wtykowe KSK i mają o 30% większą przestrzeń na okablowanie boczne, co oznacza jeszcze szybszą i łatwiejszą instalację.

Ważnym elementem konstrukcyjnym serii KLV jest również kompensacja tynku 3D w ramie - umożliwia to korekcję w osi pionowej i poziomej oraz dodatkową kompensację głębokości całej obudowy nawet o 18 milimetrów. Dzięki temu, różnice na powierzchni ścian można wyrównać bez dodatkowych elementów. Pięciorzędowa kompaktowa rozdzielnica (tak samo jak obudowy od jednego do czterech rzędów) jest dostępna w dwóch wariantach konstrukcyjnych: z ramą płaską (dziewięć milimetrów) oraz ramą superpłaską (trzy milimetry).

Wraz z rozszerzeniem serii obudów KLV o model pięciorzędowy oraz trzy- i dwurzędowe multimedialne rozdzielnice z drzwiami WiFi, firma EATON postawiła również na nowości. Produkty KLV będzie można nabyć teraz w wersji hybrydowej.

Kompaktowe rozdzielnice KLV spełniają wymagania norm IEC / EN 62208, IEC / EN 60670-24 IEC / EN 61439-3, w związku z czym obszary zastosowania obejmują budownictwo mieszkaniowe, sklepy i małe przedsiębiorstwa, budynki użyteczności publicznej i hotele.

Rozdzielnica na piątkę

Pięciorzędowa rozdzielnica KLV od Eaton to przede wszystkim więcej miejsca na urządzenia zabezpieczające i na okablowanie z boku lub za szynami, a także wyżej umieszczone listwy zaciskowe – a to wszystko bez rezygnowania ze sprawdzonego, ponadczasowego designu.

Jako obudowy zabezpieczające, rozdzielnice KLV chronią ludzi przed potencjalnymi wypadkami elektrycznymi. Nowo opracowane pięciorzędowe rozdzielnice są standardowo wyposażone w modułowe zaciski wtykowe KSK i mają o 30% większą przestrzeń na okablowanie boczne, co oznacza jeszcze szybszą i łatwiejszą instalację.

Ważnym elementem konstrukcyjnym serii KLV jest również kompensacja tynku 3D w ramie - umożliwia to korekcję w osi pionowej i poziomej oraz dodatkową kompensację głębokości całej obudowy nawet o 18 milimetrów. Dzięki temu, różnice na powierzchni ścian można wyrównać bez dodatkowych elementów. Pięciorzędowa kompaktowa rozdzielnica (tak samo jak obudowy od jednego do czterech rzędów) jest dostępna w dwóch wariantach konstrukcyjnych: z ramą płaską (dziewięć milimetrów) oraz ramą superpłaską (trzy milimetry).

Dwa w jednym, czyli niezawodna hybryda

Firma Eaton oferuje również po raz pierwszy rozwiązania w wersji hybrydowej: obudowa posiadająca cechy rozdzielnic rzędowych i multimedialnych łączy obie funkcje w jednym produkcie w pragmatyczny sposób. Znajdziesz ją w wersjach 24 lub 36 modułowych do urządzeń przełączających i zabezpieczających. Dodatkowo, każda obudowa hybrydowa zawiera mikroperforowaną płytę montażową przeznaczoną do urządzeń telekomunikacyjnych.

Nowością w ofercie są również ramy do montażu natynkowego z wytrzymałej, malowanej proszkowo blachy stalowej, które umożliwiają elektrykom szybkie przekształcenie rozdzielnic podtynkowych w wersje natynkowe.

„Oprócz dodatkowej elastyczności na placu budowy, daje to również wyraźne korzyści w zakresie zaopatrzenia i przechowywania: rozwiązania do montażu natynkowego można teraz zrealizować w mgnieniu oka przy użyciu zaledwie kilku akcesoriów” – komentuje kierownik produktu, Jan Kręt.

Jeśli chodzi o lepszą transmisję sygnałów – szukajcie w portfolio nowych drzwi WiFi. Metalowe drzwi obudowy zostały wyposażone w specjalną wkładkę z tworzywa oraz zintegrowany system wentylacji, ułatwiając tym samym optymalną wymianę ciepła w obudowie i dbając o korzystniejszy przepływ sygnałów radiowych i WiFi. Podstawowa konfiguracja obejmuje szynę 12mod, płytę montażową z mikroperforacją, uchwyty i gniazda zasilające.

Specyfikacja techniczna rozdzielnicy kompaktowej KLV:

• stopień IP30,

• od 1 do 5 rzędów, 12 modułów i 2 zapasowe moduły w rzędzie,

• wersje do ścian K-G i podtynkowe,

• płaska i superpłaska konstrukcja drzwi,

• kompensacja nierówności tynku 3D,

• zintegrowana poziomica,

• zaciski przewodu N i PE,

• przepusty kablowe ze wszystkich stron,

• rama drzwiowa - blacha stalowa, RAL 9016,

• pięciorzędowa kompaktowa rozdzielnica KLV z 30% większą boczną przestrzenią na przewody,

• zgodna z IEC / EN 62208 i IEC / EN 60670-24,

• możliwość montażu natynkowego za pomocą ramy do montażu naściennego.
