Zdalny monitoring energii w praktyce – jak stworzyć skuteczny system pomiarowy?

Współczesne instalacje elektryczne coraz częściej stają się elementem większych systemów zarządzania budynkiem, produkcją czy infrastrukturą energetyczną. Sam odczyt zużycia energii nie jest już wystarczający. Liczy się dostęp do danych w czasie rzeczywistym, możliwość analizy parametrów pracy oraz integracja z systemami automatyki.

Aby osiągnąć taki poziom funkcjonalności, niezbędne są liczniki wyposażone w interfejsy komunikacyjne oraz urządzenia umożliwiające przesyłanie danych do systemów nadrzędnych. Rozwiązania F&F pozwalają budować kompletne systemy monitorowania energii zarówno w niewielkich instalacjach, jak i dużych obiektach komercyjnych czy przemysłowych.

Monitoring energii jako narzędzie optymalizacji kosztów

Dane pomiarowe mogą dostarczać znacznie więcej informacji niż tylko miesięczne zużycie energii. Stały dostęp do parametrów elektrycznych umożliwia wykrywanie nieprawidłowości, ograniczanie strat oraz zwiększenie niezawodności instalacji.

Wykrywanie usterek jeszcze przed awarią

Zmiana charakterystyki poboru energii często jest pierwszym sygnałem problemów technicznych. Zwiększony pobór prądu przez silnik, pompę lub wentylator może świadczyć o zużyciu elementów mechanicznych albo pogorszeniu warunków pracy urządzenia.

Dzięki licznikom wyposażonym w komunikację Modbus lub M-Bus możliwe jest szybkie wykrycie takich odchyleń i zaplanowanie działań serwisowych zanim dojdzie do kosztownego przestoju.

Kontrola poprawności procesów technologicznych

Nie tylko wzrost zużycia energii powinien zwrócić uwagę użytkownika. Niekiedy spadek poboru mocy oznacza niepełne wykorzystanie urządzenia lub zakłócenie procesu technologicznego. Analiza danych historycznych pozwala szybko wychwycić takie sytuacje i ograniczyć ryzyko strat produkcyjnych.

Efektywne zarządzanie energią z OZE

W instalacjach fotowoltaicznych oraz magazynach energii kluczowe znaczenie ma obserwacja przepływu energii w obu kierunkach. Liczniki dwukierunkowe umożliwiają ocenę skuteczności ładowania i rozładowywania magazynów energii oraz analizę autokonsumpcji energii wyprodukowanej przez instalację PV.

Transparentne rozliczenia użytkowników

Budynki wielorodzinne, biurowce oraz obiekty usługowe wymagają precyzyjnego podziału kosztów energii pomiędzy użytkowników. Liczniki wyposażone w interfejs komunikacyjny pozwalają automatyzować proces rozliczeń oraz monitorować zużycie energii w poszczególnych lokalach.

Ograniczanie ryzyka przeciążeń

Kontrola parametrów takich jak moc czynna, bierna i pozorna umożliwia bieżącą ocenę obciążenia instalacji. Dzięki temu można wcześniej reagować na zbliżające się przeciążenia i uniknąć nieplanowanych wyłączeń zasilania.

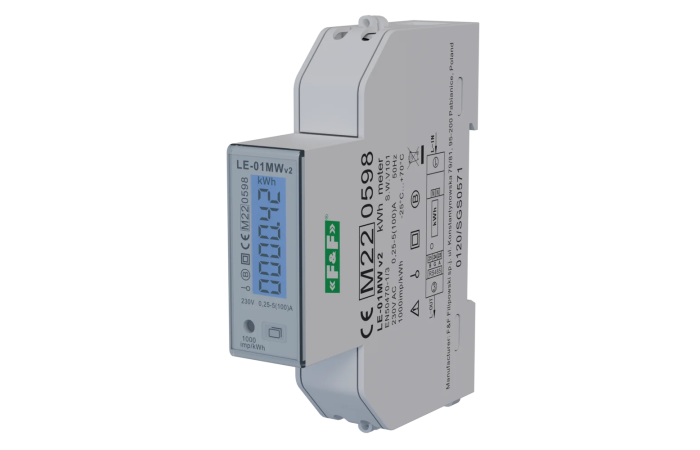

Jednofazowe liczniki energii z komunikacją

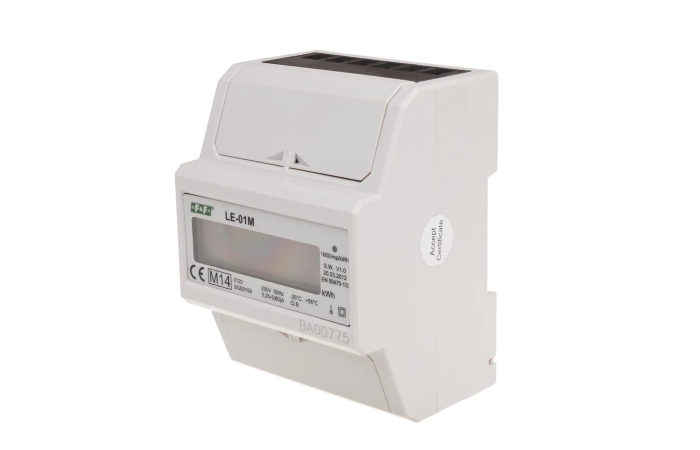

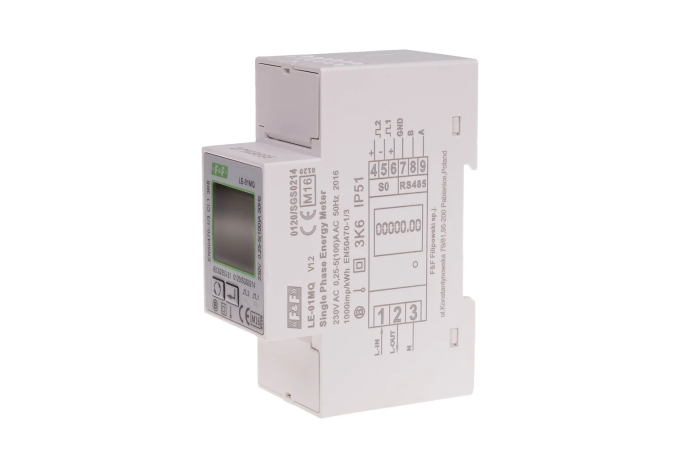

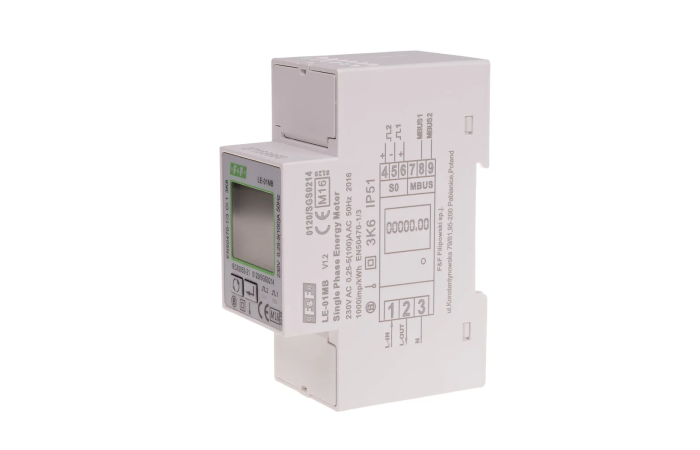

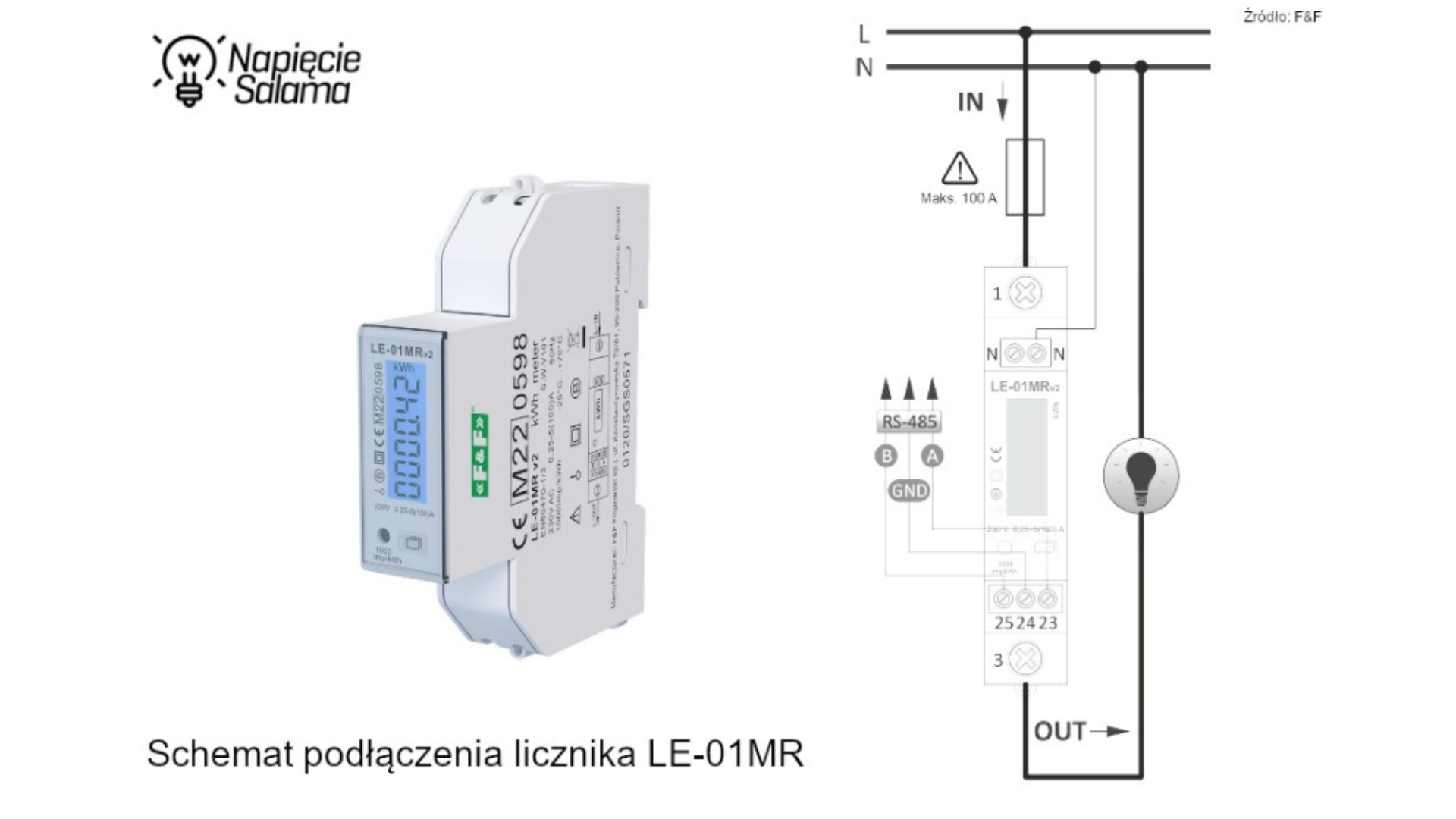

Rodzina liczników LE-01 została zaprojektowana z myślą o pomiarach energii w instalacjach jednofazowych. Urządzenia znajdują zastosowanie zarówno w budynkach mieszkalnych, jak i w mniejszych obiektach komercyjnych.

W zależności od modelu dostępne są wersje obsługujące protokoły Modbus lub M-Bus, wyposażone w certyfikację MID oraz funkcje pomiaru energii czynnej, biernej, napięcia, prądu, częstotliwości i współczynnika mocy.

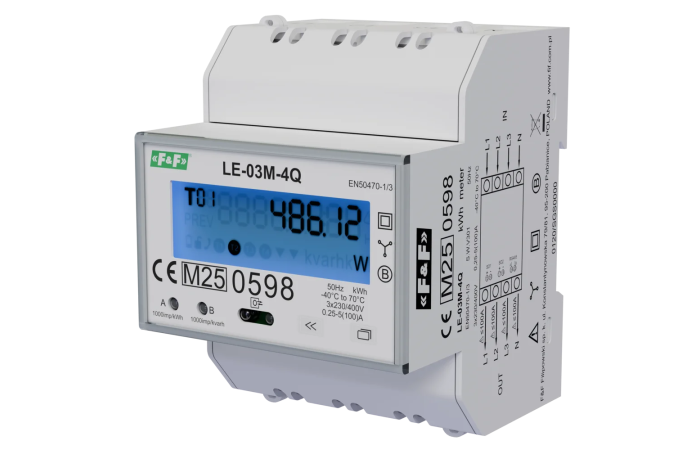

Dodatkową zaletą wybranych modeli jest możliwość pomiaru energii w dwóch kierunkach, co ma szczególne znaczenie w instalacjach współpracujących z odnawialnymi źródłami energii.

Komunikacja liczników – prostsza niż się wydaje

Choć urządzenia komunikacyjne bywają kojarzone ze skomplikowanymi systemami automatyki, ich integracja z instalacją jest zazwyczaj bardzo intuicyjna. W praktyce licznik staje się kolejnym elementem magistrali komunikacyjnej, z której dane mogą być odczytywane lokalnie lub zdalnie.

Właśnie dzięki wykorzystaniu standardów takich jak Modbus RTU czy M-Bus możliwe jest tworzenie rozbudowanych systemów monitorowania energii bez konieczności stosowania skomplikowanej infrastruktury.

Liczniki trójfazowe do bardziej wymagających aplikacji

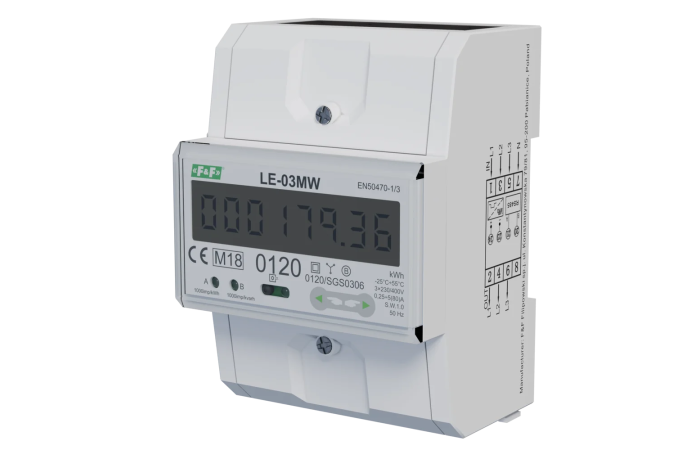

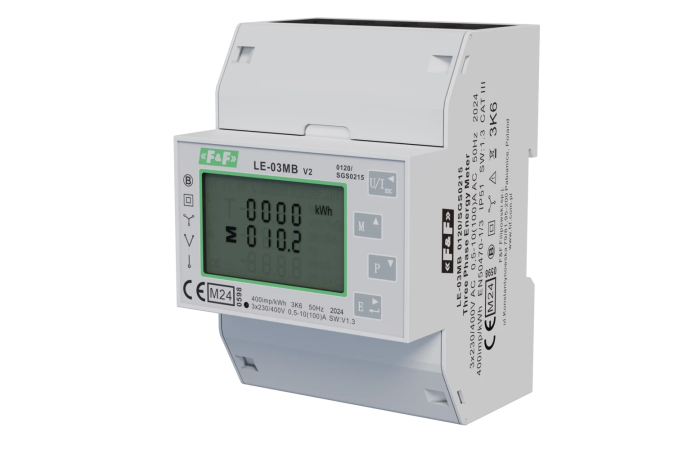

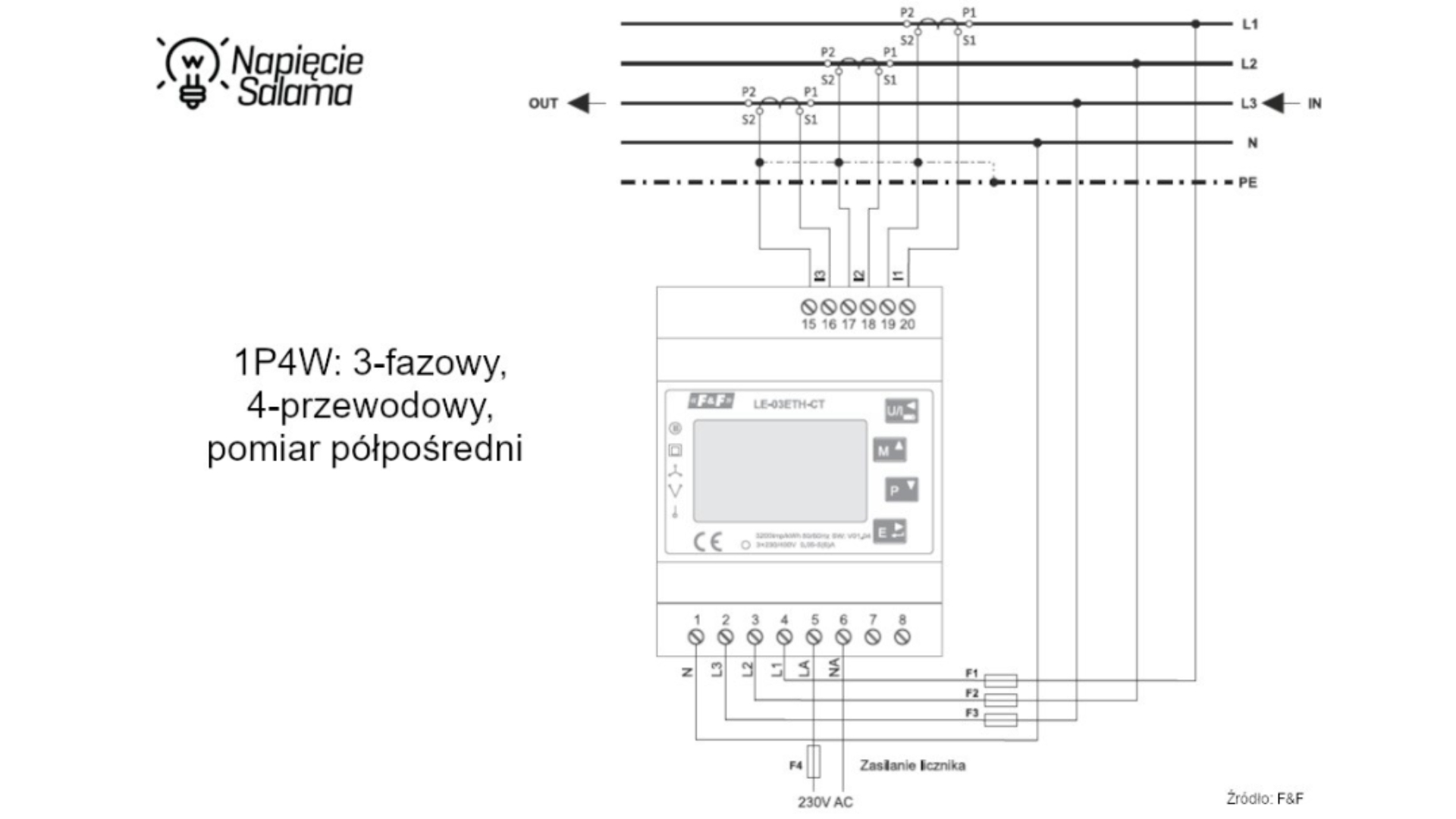

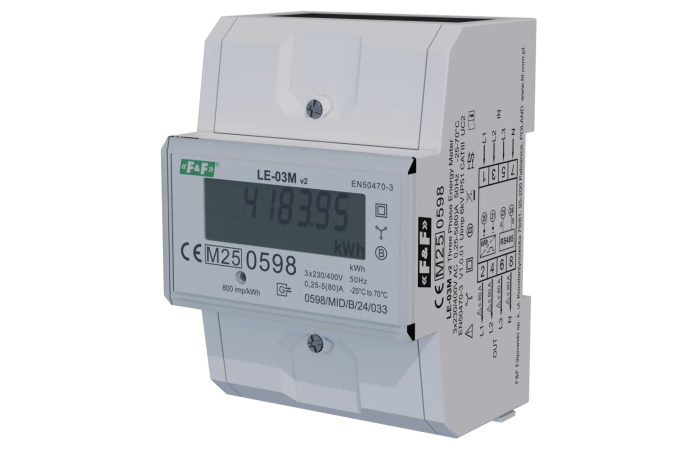

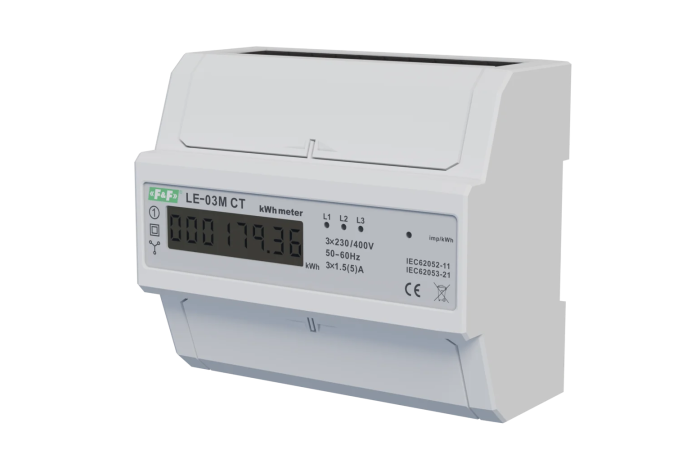

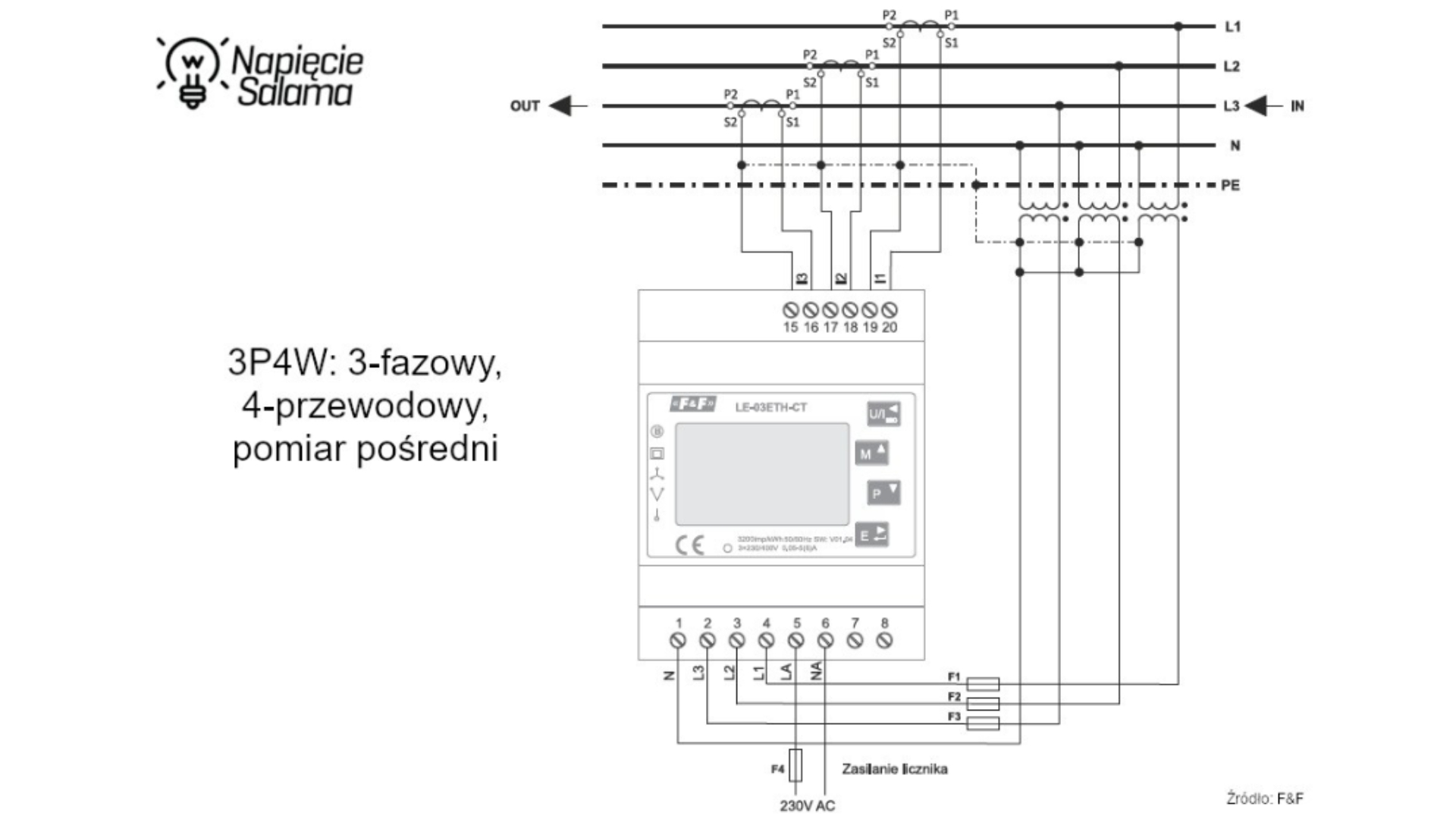

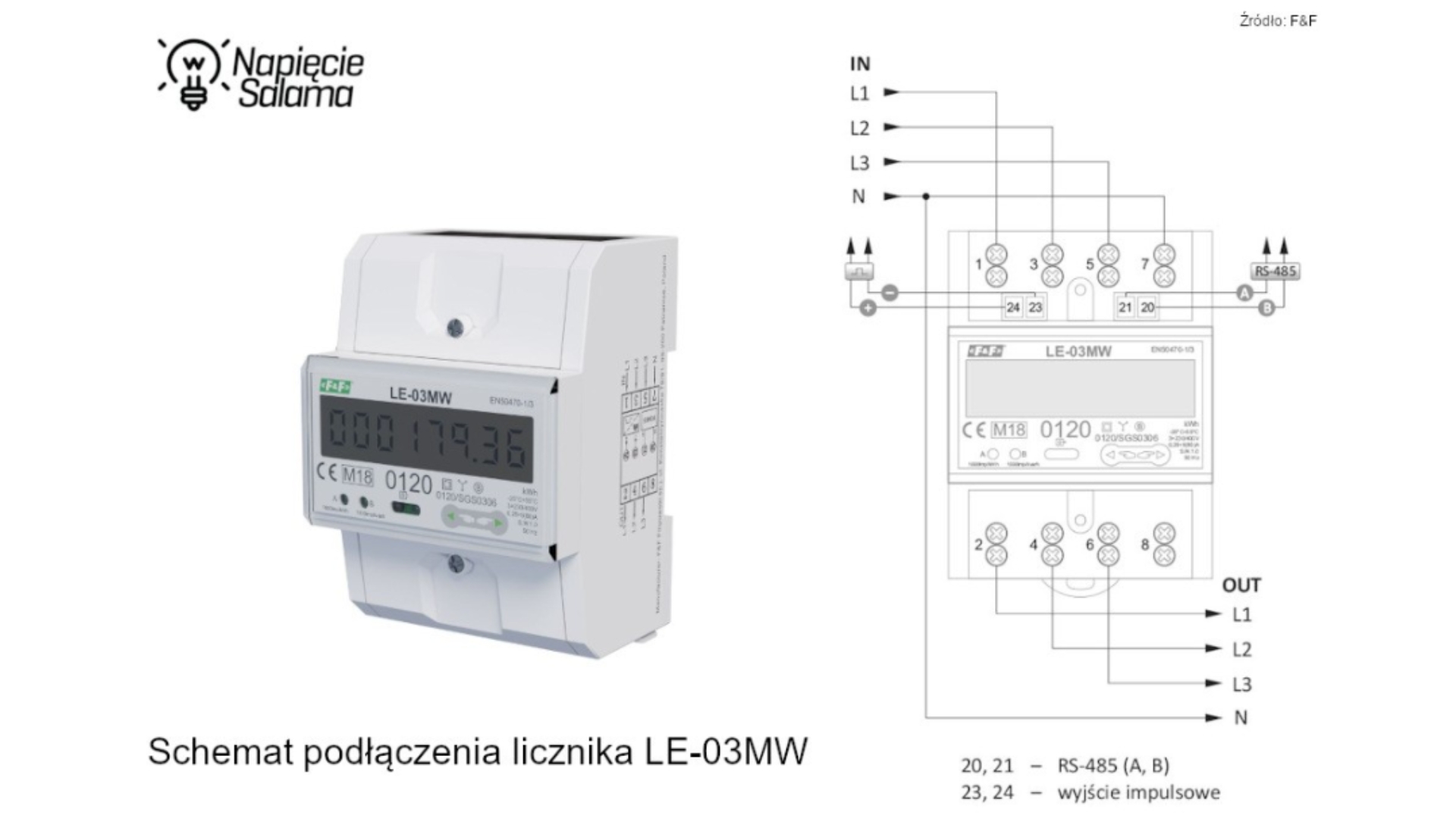

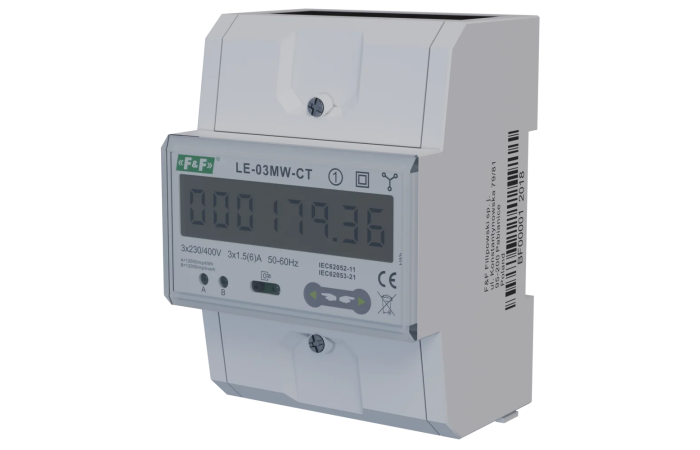

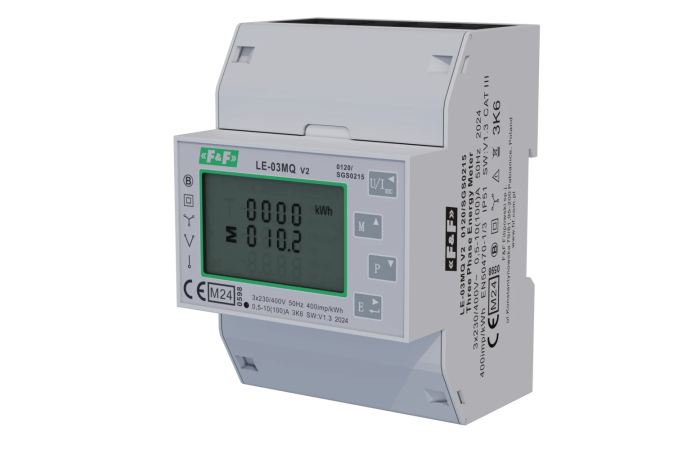

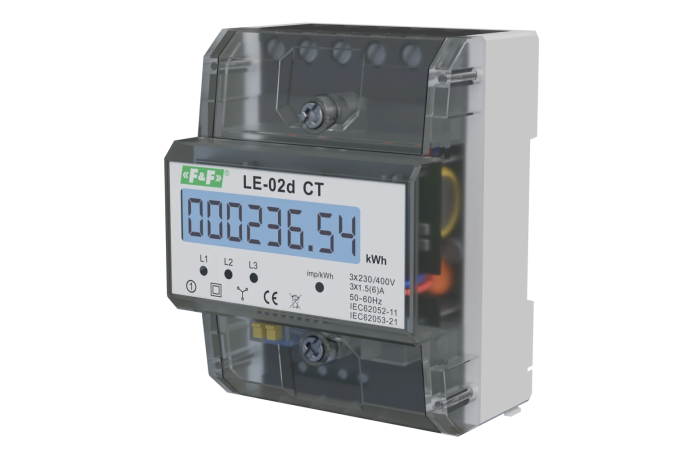

W obiektach wyposażonych w instalacje trójfazowe zastosowanie znajdują urządzenia serii LE-03. Oferta obejmuje modele przeznaczone do pomiarów bezpośrednich, półpośrednich oraz pośrednich.

Poszczególne wersje liczników mogą komunikować się za pomocą Modbus, M-Bus lub Ethernet, umożliwiając łatwe włączenie ich do istniejących systemów zarządzania energią.

Oprócz pomiaru energii czynnej i biernej urządzenia pozwalają monitorować napięcie, prąd, częstotliwość, współczynnik mocy oraz zapotrzebowanie na moc.

Kontrola energii w instalacjach prądu stałego

Rozwój magazynów energii, elektromobilności i instalacji fotowoltaicznych zwiększa znaczenie pomiarów realizowanych w obwodach DC.

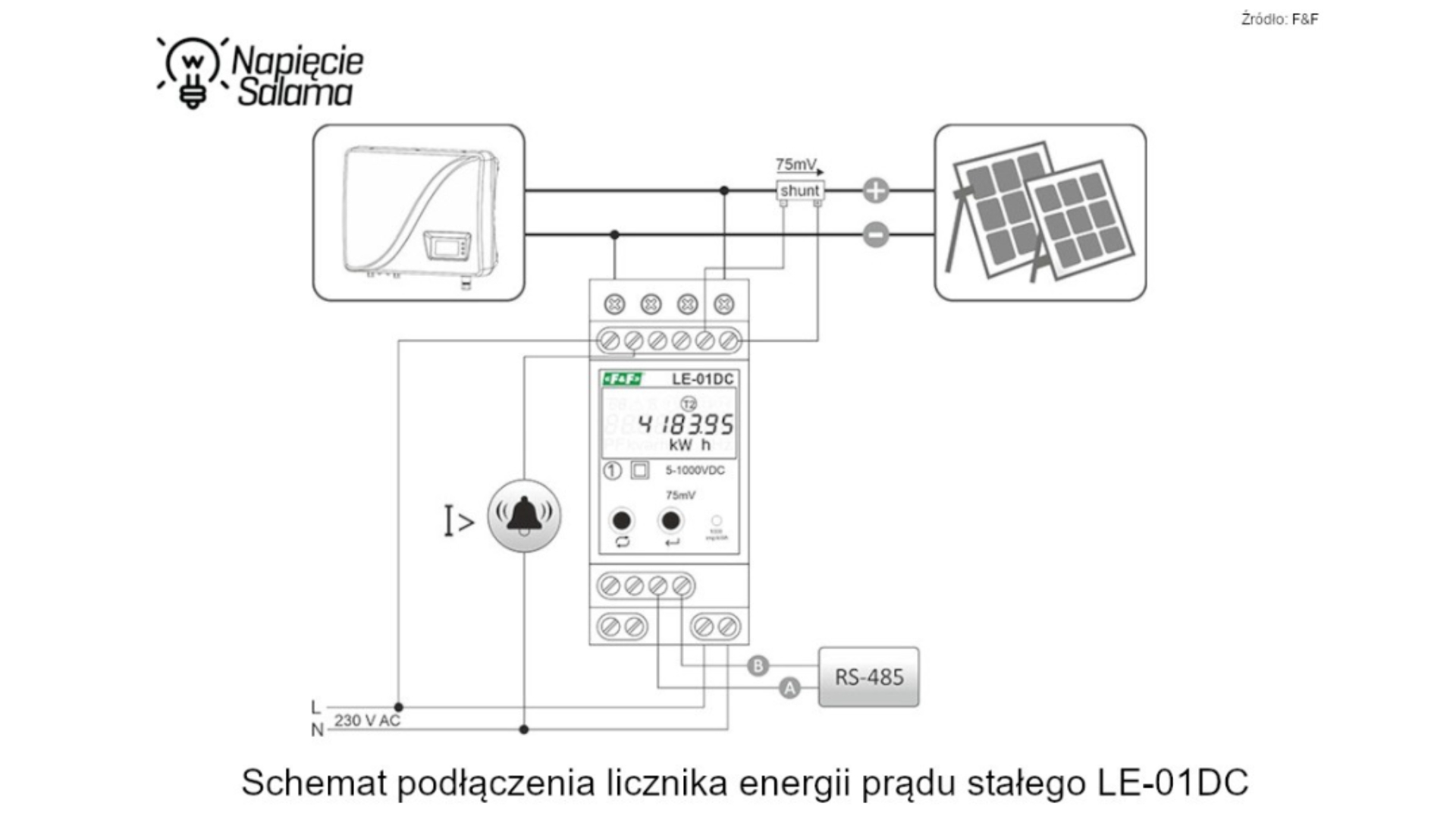

Licznik LE-01DC umożliwia monitorowanie napięcia do 1000 V DC oraz pomiar prądu sięgającego nawet 2000 A przy wykorzystaniu bocznika pomiarowego. Takie rozwiązanie pozwala szczegółowo analizować przepływy energii i zwiększać efektywność systemów opartych na prądzie stałym.

Konwertery komunikacyjne – fundament integracji

W praktyce urządzenia pomiarowe często muszą współpracować z różnymi standardami transmisji danych. Konwertery umożliwiają połączenie wielu technologii komunikacyjnych w jeden spójny system.

CN-USB-485

Urządzenie przeznaczone do konfiguracji i diagnostyki sieci Modbus RTU. Pozwala połączyć magistralę RS-485 bezpośrednio z komputerem poprzez interfejs USB.

CN-ETH-485

Konwerter umożliwiający komunikację pomiędzy urządzeniami Modbus RTU a siecią Ethernet. Dzięki niemu możliwe jest wykorzystanie liczników energii w systemach BMS oraz SCADA pracujących w środowisku TCP/IP.

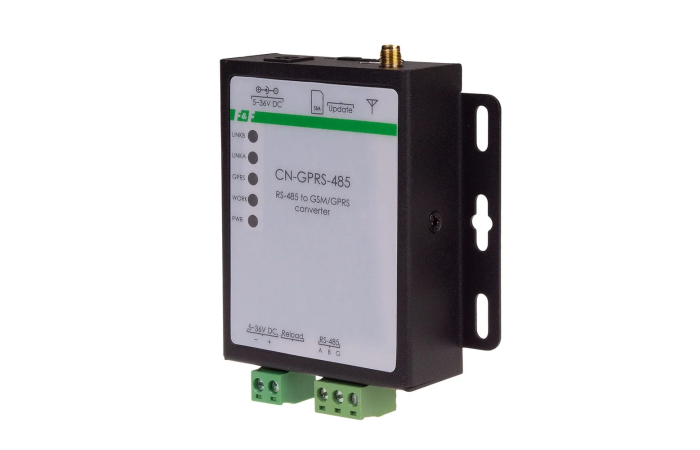

CN-GPRS-485

Rozwiązanie dedykowane obiektom pozbawionym dostępu do infrastruktury przewodowej. Transmisja danych realizowana jest za pośrednictwem sieci komórkowej, co umożliwia zdalny dostęp do informacji praktycznie z dowolnej lokalizacji.

EW-11A

Konwerter Wi-Fi pozwalający integrować urządzenia RS-485 z siecią bezprzewodową. Jest szczególnie przydatny w modernizowanych obiektach, gdzie prowadzenie dodatkowego okablowania byłoby utrudnione.

Niezawodna komunikacja wymaga odpowiednich akcesoriów

Skuteczność systemu monitorowania energii zależy nie tylko od liczników i konwerterów. Równie istotna jest jakość transmisji danych.

LT-04

Moduł odpowiedzialny za terminację oraz polaryzację magistrali RS-485. Dodatkowo poprawia jakość sygnału, zwiększając stabilność komunikacji.

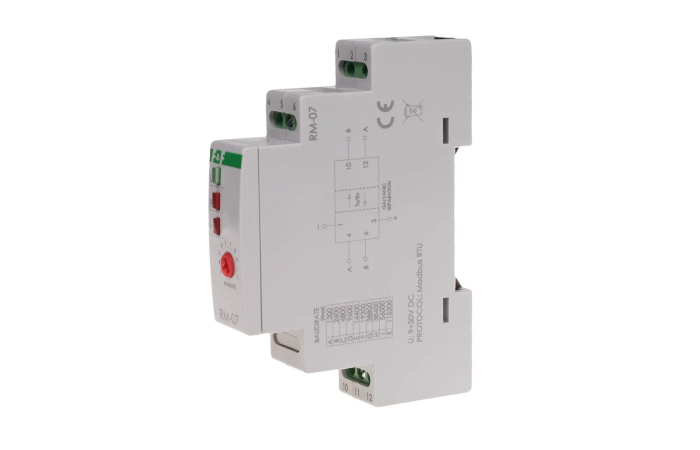

RM-07

Separator galwaniczny i wzmacniacz sygnału przeznaczony do większych sieci komunikacyjnych. Chroni urządzenia przed zakłóceniami oraz różnicami potencjałów.

CN-LEM-3 i CN-RTC-4

CN-LEM-3 umożliwia współpracę różnych modeli liczników na jednej magistrali RS-485 mimo odmiennych parametrów transmisji.

CN-RTC-4 odpowiada za synchronizację czasu pomiędzy urządzeniami, dzięki czemu wszystkie dane pomiarowe zachowują spójność i mogą być poprawnie analizowane.

Najważniejsze zasady projektowania magistrali komunikacyjnych

Budując system monitorowania energii, warto pamiętać o kilku podstawowych zasadach:

stosowaniu przewodów dedykowanych do magistrali RS-485,
prawidłowym ekranowaniu i uziemianiu przewodów,
prowadzeniu magistrali w topologii liniowej,
montażu rezystorów terminujących na końcach sieci,
stosowaniu ochrony przeciwprzepięciowej dla linii komunikacyjnych,
wykorzystywaniu stałych adresów IP dla urządzeń Ethernetowych,
regularnej aktualizacji oprogramowania urządzeń oraz zabezpieczaniu sieci przy użyciu VLAN i VPN.

Nowoczesny pomiar energii to więcej niż licznik

Współczesne systemy pomiarowe pełnią funkcję centrum informacji o stanie instalacji elektrycznej. Dzięki komunikacji z systemami nadrzędnymi pozwalają nie tylko rozliczać energię, ale również analizować efektywność pracy urządzeń, planować działania serwisowe oraz ograniczać koszty eksploatacyjne.

Odpowiednio dobrane liczniki, konwertery i akcesoria komunikacyjne tworzą spójny ekosystem umożliwiający skuteczne zarządzanie energią w każdym typie obiektu
