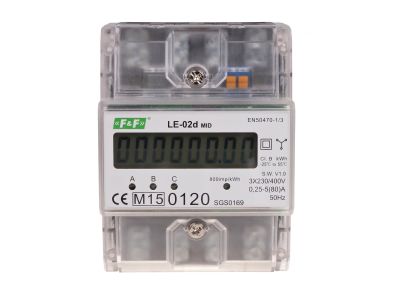

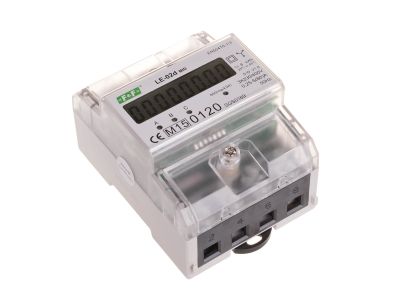

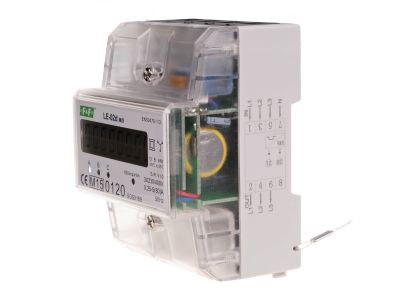

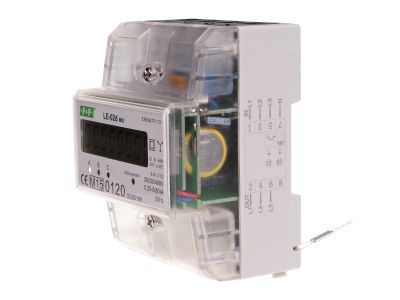

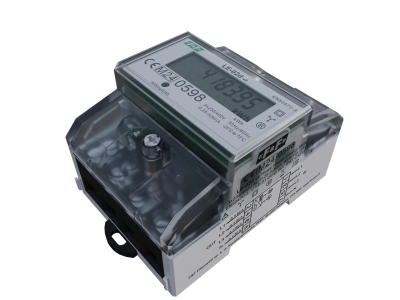

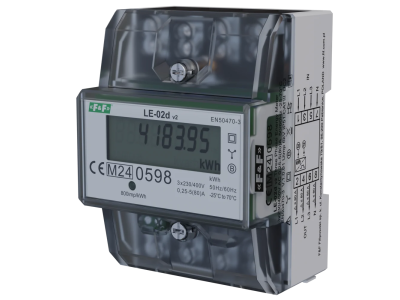

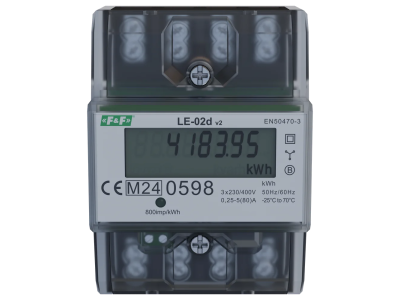

Licznik energii elektrycznej 3-fazowy 63A, MID | LE-02D F&F

LE-02d jest statycznym (elektronicznym) wzorcowanym miernikiem energii elektrycznej prądu przemiennego w układzie bezpośrednim. Pod wpływem przepływającego prądu i przyłożonego napięcia specjalny układ elektroniczny trójfazowego licznika zużycia energii generuje w każdej fazie impulsy. Ich ilość jest proporcjonalna do pobieranej energii elektrycznej w danej fazie. Pobór energii sygnalizowany jest miganiem odpowiedniej diody LED (L1, L2, L3). Suma impulsów z trzech faz sygnalizowana miganiem diody LED (800imp/kWh) przeliczana jest na energię pobraną w całym układzie trójfazowym. Jej wartość wskazywana jest przez segmentowy wyświetlacz LCD. Cyfry po przecinku oznaczają części setne (.01 KWh =10 Wh). Licznik posiada wyjście impulsowe SO+ - SO-. Pozwala to na podłączenie innego urządzenia impulsowego sczytującego (SO) generowane impulsy przez licznik. Do poprawnej pracy licznika nie jest wymagane podłączenie dodatkowego urządzenia. Trójfazowy licznik zużycia energii LE-02d posiada opcję plombowania osłon zacisków wejściowych i wyjściowych uniemożliwiającą zrobienie obejścia licznika.
