Licznik energii elektrycznej 3-fazowy 5A | LE-03M-CT F&F

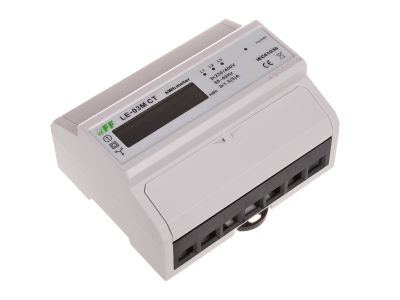

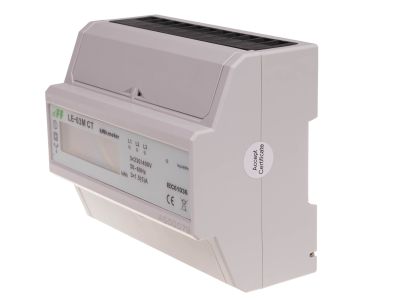

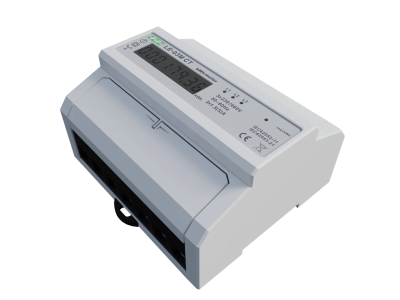

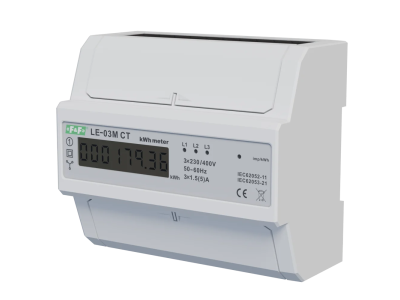

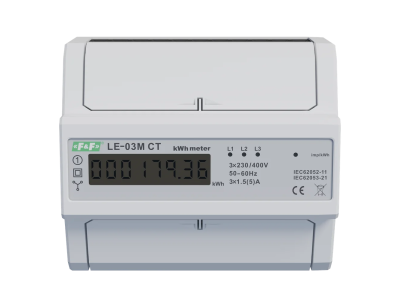

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
F&F
Kod
1031860
EAN
5908312595786
Kod Producenta
LE-03M-CT
Licznik energii elektrycznej 3-fazowy 5A

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Alternatywny kod produktu: LE-03M CT

LE-03M CT jest statycznym (elektronicznym) wzorcowanym miernikiem energii elektrycznej prądu przemiennego trójfazowego mierzonej w układzie półpośrednim. Wskaźnik przeznaczony jest do współpracy z przekładnikami prądowymi o prądzie pierwotnym Ip z zakresu 5÷6000 A i prądzie wtórnym 5 A. Maksymalny prąd mierzony układu określony jest wartością prądu pierwotnego Ip zastosowanego przekładnika prądowego. Użytkownik ma możliwość ustawienia we wskaźniku wartości przekładni zastosowanych przekładników, co pozwala na wskazania wartości rzeczywistej pobranej przez układ energii elektrycznej. Port szeregowy RS-485 i zaimplementowany protokół komunikacyjny MODBUS RTU pozwalają stosować wskaźnik w sieciach zdalnego odczytu danych. Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej w tej fazie. Pobór energii w fazie sygnalizowany jest miganiem odpowiedniej LED (L1, L2, L3). Suma impulsów z trzech faz sygnalizowana miganiem LED imp/kWh przeliczana jest na energię pobraną w całym układzie trójfazowym, a jej wartość wskazywana jest przez segmentowy wyświetlacz LCD. W pamięci wskaźnika zachowane są wartości prądów pierwotnych Ip przekładników możliwych do zastosowania. Wybór odpowiedniej wartości zgodnej z wartościami podłączonych przekładników powoduje automatyczne ustawienie właściwego współczynnika, zgodnie z którym wyliczana jest wartość rzeczywista pobranej energii elektrycznej układu. Wartość ta jest projektowana na wyświetlaczu LCD w formacie zależnym od wybranej przekładni. Licznik podłączenie licznika impulsowego sczytującego (SO) generowane impulsy przez licznik. Do poprawnej pracy licznika zużycia prądu nie jest wymagane podłączenie dodatkowego urządzenia. Stała impulsowa licznika wynosi 12000imp/kWh dla maksymalnej wartości prądu wejściowego licznika, czyli prądu wtórnego przekładnika (5A).
  • Producent F&F
  • Wymiary 0.142m x 0.077m x 0.115m
  • Seria producenta LE
Licznik energii elektrycznej
  • Typ licznika Elektroniczny
  • Prąd znamionowy (In) 1.5 A
  • Maksymalny prąd (Imax) 5 A
  • Napięcie znamionowe (Un) N-L 230 - 230 V
  • Zakres częstotliwości 50 - 50 Hz
  • Klasa dokładności B
  • Liczba faz Trófazowe
  • Model Pomiar pośredni/półpośredni
  • Rodzaj energii mierzonej Moc czynna
  • Odpowiednie do Pobór
  • Liczba taryf licznika Jednotaryfowy
  • Pomiar profilu obciążenia Nie
  • Blokada cofania licznika Tak
  • Legalizowany Nie
  • Dopuszczenie Krajowe
  • Wyjście impulsowe Elektryczny
  • Rodzaj wyjścia impulsowego S0
  • Rodzaj wskaźnika Cyfrowy
  • Szerokość wyrażona liczbą modułów 7
  • EDL40/EEC40 Nie
  • Z blokadą kodem Nie
  • Stopień ochrony (IP) IP20
