Licznik energii elektrycznej – kompendium (cz. 1)

Wprowadzenie: więcej niż odczyt zużycia

Licznik energii elektrycznej nie jest już wyłącznie urządzeniem do rejestracji kWh. W nowoczesnych instalacjach stanowi źródło danych operacyjnych: napięcia, prądu, mocy (P/Q/S) oraz współczynnika mocy. Analiza tych parametrów pozwala wykrywać anomalie (np. skoki napięcia, nietypowe profile obciążenia), ograniczać ryzyko przestojów i optymalizować koszty energii.

Podział liczników energii

Podstawowe – lokalny odczyt parametrów.
Z komunikacją – integracja z BMS/SCADA, zdalny dostęp i archiwizacja danych.

W tym materiale omawiamy liczniki podstawowe.

Terminologia – porządek pojęć

Miernik – precyzyjny pomiar wielkości (np. napięcia, prądu).
Wskaźnik – sygnalizacja stanu/przekroczeń.
Licznik – rejestracja skumulowanego zużycia (kWh, kVArh).
Liczydło – moduł prezentacji wyniku (nie mierzy).

Metody pomiaru w licznikach

Pomiar bezpośredni

Prąd i napięcie doprowadzone bezpośrednio do zacisków licznika (typowo do ~100 A w nn).
Plusy: prostota, koszt. Minusy: ograniczony zakres, brak separacji.

Pomiar półpośredni

Prąd przez przekładniki, napięcie bezpośrednio.
Zastosowanie: wyższe prądy w nn (rozdzielnice, obiekty komercyjne, przemysł).

Pomiar pośredni

Prąd i napięcie przez przekładniki.
Zastosowanie: SN/WN, bardzo duże moce.

Dokładność – klasy i normy

Dla energii czynnej (PN-EN IEC 62053-21/22):

Klasa 2 (±2%) – zastosowania pomocnicze,
Klasa 1 (±1%) – standard komercyjny,
Klasa 0,5 / 0,2 – precyzyjne pomiary przemysłowe i bilansowe.

Dla energii biernej (PN-EN IEC 62053-23/24):

Klasa 2 / 3 – zależnie od wymagań.

Dla liczników MID (PN-EN 50470-3):

A ≈ kl. 2, B ≈ kl. 1, C ≈ kl. 0,5.

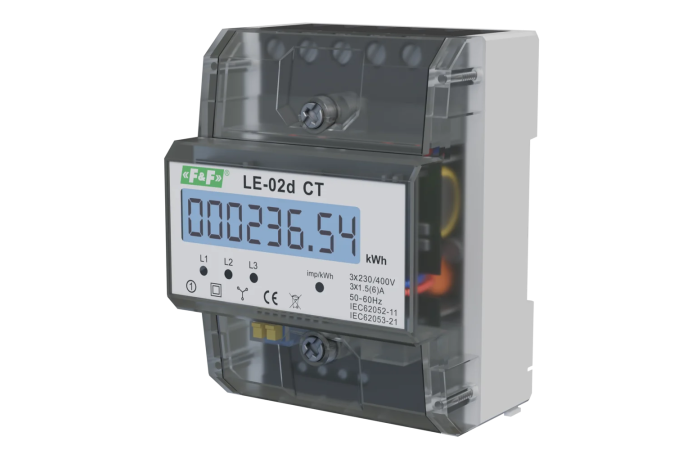

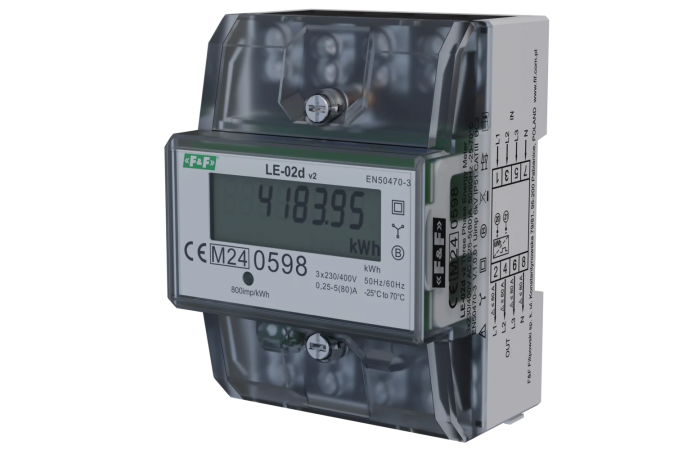

Licznik prądu WZE-3-RST	Licznik prądu LE-02d
Dokładność pomiaru (EN50470-1/3)
Minimalny prąd detekcji 0,02 A	Minimalny prąd detekcji 0,04 A
Prąd maksymalny 3x 80 A
Klasa B
Posiada certyfikat MID 2014/32/EU

„Licznik licznikowi nierówny” – co realnie różnicuje urządzenia

minimalny prąd detekcji,
maksymalny prąd pracy,
klasa dokładności,
funkcje (energia bierna, taryfy, reset, dwukierunkowość),
certyfikacja (MID).

Certyfikacja MID – kiedy jest obowiązkowa

Z MID – dopuszczony do rozliczeń finansowych (np. najemcy).
Bez MID – monitoring, analizy, optymalizacja.

Ryzyko: użycie bez MID do fakturowania → możliwość podważenia rozliczeń (zwroty, spory prawne).

Trzy poziomy w praktyce

brak MID – brak podstaw do rozliczeń,
„zgodny z MID” – deklaracja producenta (bez certyfikatu),
posiada MID – pełna zgodność i legalność rozliczeń.

Bez MID	Licznik posiada certyfikat zgodności z MID.
Licznik zużycia energii LE-02d CT F&F	Licznik zużycia energii WZE-3 F&F

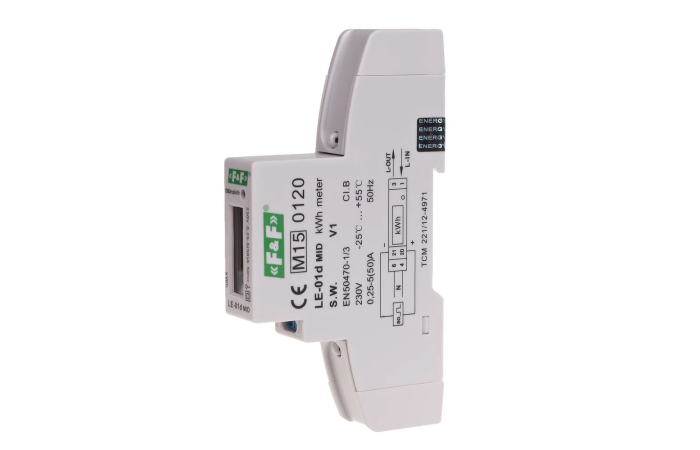

Jak czytać oznaczenia na liczniku

Na obudowie znajdują się m.in.:

klasa dokładności,
typ pomiaru (bezpośredni/CT),
napięcia i prądy znamionowe,
oznaczenia MID.

Dobór licznika w instalacjach nn (checklista)

Typ sieci: 1-fazowa / 3-fazowa (3- lub 4-przewodowa).
Maksymalny prąd: licznik ≥ prąd maksymalny obwodu.
Cel pomiaru: monitoring vs rozliczenia (MID).
Funkcje: energia bierna, taryfy, reset, dwukierunkowość.

Prąd i zakres pomiarowy

do ~100 A → zwykle pomiar bezpośredni,
powyżej → pomiar półpośredni (CT).
Uwaga: znaczne przewymiarowanie pogarsza dokładność w dolnym zakresie.

Rodzaje liczników – funkcje, które mają znaczenie

Liczniki kasowalne (reset liczydła)

Umożliwiają analizę zużycia w wybranych okresach (proces, najem, miesiąc).

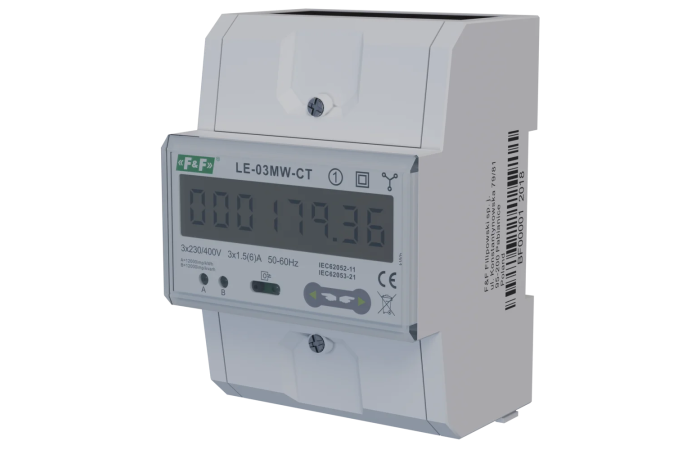

Przykłady: LE-01MR, LE-01MW, WZE-1-RST; LE-03-FPV-RST, LE-03MW, LE-03MW CT, WZE-3-RST.

Liczniki wielotaryfowe (2 / 4 strefy)

Rejestracja zużycia wg stref czasowych → optymalizacja kosztów.
Przykłady: LE-04d; LE-01MW, LE-03MW, LE-03MW CT.

Liczniki dwukierunkowe (PV / OZE)

Pomiar energii pobranej i oddanej.
Przykłady: 1-fazowe: LE-01MR, LE-01MW, LE-01MQ, LE-01R;

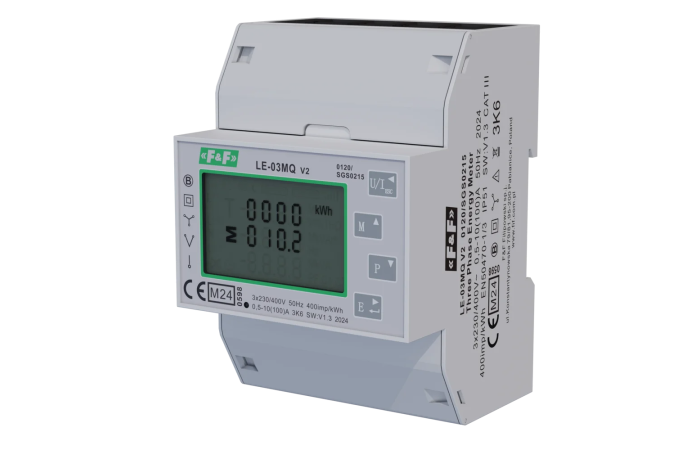

3-fazowe: LE-03ETH, LE-03ETH-CT, LE-03FPV-RST, LE-03MB, LE-03MB CT, LE-03MP, LE-03MQ, LE-03MQ CT, LE-03MW, LE-03MW CT.

Liczniki energii biernej

Rosnące znaczenie w przemyśle i obiektach komercyjnych (opłaty za nadmiar).
Korzyści: redukcja kosztów, poprawa cosφ, przygotowanie na wymagania umowne.

Przykładowe modele (skrót):

1-fazowe: LE-01MB, LE-01MQ, LE-01MR

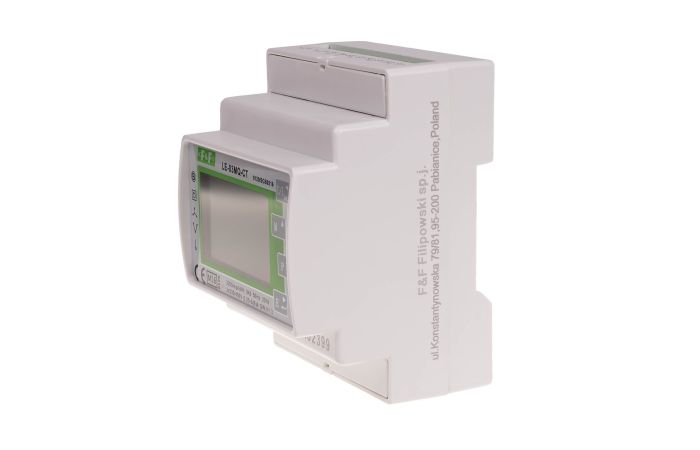

3-fazowe: LE-03MB, LE-03MB CT, LE-03MP, LE-03MQ, LE-03MQ CT, LE-03MW, LE-03MW CT

Rozszerzone funkcje pomiarowe

Wybrane modele oferują:

napięcie, prąd, częstotliwość,
współczynnik mocy,
rejestrację mocy maksymalnej.

Wartość biznesowa: szybka diagnostyka i stabilność pracy instalacji.

Okres legalizacji i użytkowania

15 lat – liczniki indukcyjne (bezpośrednie, do 30 kW),
12 lat – liczniki z komunikacją,
8 lat – pozostałe.

Podsumowanie

Dobór licznika to decyzja techniczna i biznesowa: wpływa na jakość danych, koszty energii oraz bezpieczeństwo operacyjne. W środowisku B2B licznik jest elementem systemu zarządzania energią, nie tylko rejestratorem zużycia.
