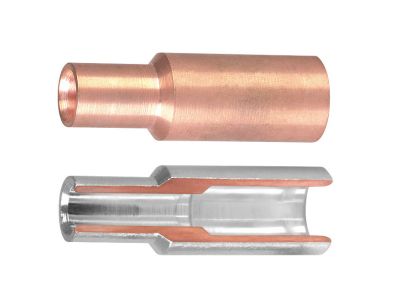

Złączka redukcyjna KLR 120/70 | KLR_120-70/1 Erko
Informacja o Produkcie
Alternatywny kod produktu: KLR_120-70/1
Złączka redukcyjna KLR 120/70 to nieizolowana złączka redukcyjna Cu w wykonaniu rurowym, przeznaczona do przewodów miedzianych wielodrutowych. Wariant 120/70 umożliwia połączenie przewodu o przekroju 120 mm² z przewodem o przekroju 70 mm²; wartości w oznaczeniu odnoszą się do nominalnych przekrojów żył w mm². Złączka ułatwia wykonanie przejścia między odcinkami instalacji o odmiennych przekrojach. Miedziany korpus jest cynowany galwanicznie.
Złączki serii KLR są dobierane do przekroju każdej z łączonych żył. W przypadku wariantu redukcyjnego większy przekrój należy dopasować do szerszej części złączki, a mniejszy do węższej. Produkt nie ma izolacji, dlatego połączenie należy zabezpieczyć odpowiednio do warunków i wymagań konkretnej instalacji.
Połączenie wykonuje się przez zaprasowanie z użyciem kompatybilnego narzędzia oraz właściwych matryc. Przed rozpoczęciem pracy należy sprawdzić tabelę doboru narzędzi dla danego oznaczenia, przygotować końce żył zgodnie z instrukcją i wykonać zacisk w wymaganych miejscach. Prawidłowy dobór złączki i osprzętu jest istotny dla uzyskania trwałego połączenia elektrycznego i mechanicznego.
- Producent Erko
- Przekrój nominalny 95 - 120 mm²
- Model Wykonanie standardowe
- Rodzaj tulejki Długa
- Do przewodów jednożyłowych Tak
- Do przewodów wielożyłowych Tak
- Do przewodów linkowych Nie
- Do wysokich temperatur (do 650°C) Nie
- Do drutów emaliowanych Nie
- Do przewodów okrągłych Tak
- Do przewodu płaskiego Nie
- Materiał Miedź
- Zabezpieczenie powierzchni Cynowanie
- Izolacja Brak
- Rodzaj połączenia Łącznik równoległy
- Liczba odgałęzień 2
- Olejoszczelność / przegroda centralna Nie
