Wyzwalacz termomagnetyczny Compact NSX TMD do wyłącznika NSX100 | C103TM080D Schneider Electric

Przejdź na koniec galerii

Przejdź na początek galerii

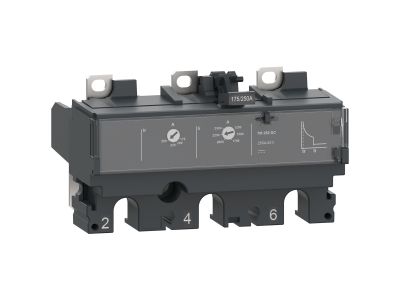

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Producent

Schneider Electric

Kod

1545615

EAN

3606481994875

Kod Producenta

C103TM080D

Wyzwalacz termomagnetyczny Compact NSX TMD do wyłącznika NSX100

Informacja o Produkcie

TM80DC to 3-biegunowy wyzwalacz termomagnetyczny kompatybilny z wyłącznikami ComPacT NSX 100DC. Jest optymalnym wyborem dla wszystkich aplikacji prądu stałego. Posiada regulowane zabezpieczenie termiczne przed przeciążeniem i stałe zabezpieczenie magnetyczne przed zwarciem. Prąd znamionowy wynosi 80A, a napięcie robocze 750VDC. Jest zgodny z międzynarodowymi standardami (IEC 60947), CCC, EAC i specyfikacjami morskimi.

Producent Schneider Electric
Wymiary 0.1m x 0.07m x 0.11m

Blok wyzwalający wyłącznika

Zakres nastawy wyzwalacza przeciążeniowego 56 - 80 A
Wartość początkowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego 800 A
Wartość końcowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego 640 A
Znamionowy prąd ciągły Iu 80 A
Rodzaj napięcia sterowania DC
Liczba biegunów 3
Rodzaj wyzwalacza zwarciowego Bezzwłoczny
Z funkcją zabezpieczającą przed zwarciami doziemnymi Nie
Rodzaj ochrony silnika Wyzwalacz termiczno-magnetyczny
Znamionowy prąd załączania 80 A
Ustawienie bieżące: bezzwłoczne zwolnienie zwarcia 800 - 800 A
Wymagane zewnętrzne źródło zasilania Nie
Rodzaj napięcia zasilania DC
Napięcie pracy dla DC 750 - 750 V
Szerokość 104.7 mm
Wysokość 60.6 mm
Głębokość 88.2 mm
