Wyzwalacz termomagnetyczny Compact NSX TMD do wyłącznika ComPacT NSX100 | C103TM100D Schneider Electric

Przejdź na koniec galerii

Przejdź na początek galerii

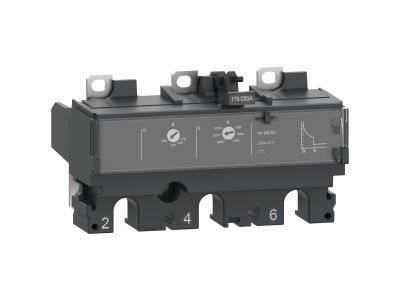

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Producent

Schneider Electric

Kod

1545608

EAN

3606481994882

Kod Producenta

C103TM100D

Wyzwalacz termomagnetyczny Compact NSX TMD do wyłącznika ComPacT NSX100

Informacja o Produkcie

TM100D/DC to 3-biegunowy wyzwalacz termomagnetyczny kompatybilny z wyłącznikami ComPacT NSX 100DC. Ten wyzwalacz o obciążeniu 100A jest optymalnym wyborem dla wszystkich zastosowań w systemach dystrybucji prądu stałego (DC). Posiada regulowane zabezpieczenie termiczne przed przeciążeniem i stałe zabezpieczenie magnetyczne przed zwarciem.

Producent Schneider Electric
Wymiary 0.1m x 0.07m x 0.115m

Blok wyzwalający wyłącznika

Zakres nastawy wyzwalacza przeciążeniowego 70 - 100 A
Wartość początkowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego 800 A
Wartość końcowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego 800 A
Znamionowy prąd ciągły Iu 100 A
Rodzaj napięcia sterowania DC
Liczba biegunów 3
Rodzaj wyzwalacza zwarciowego Bezzwłoczny
Z funkcją zabezpieczającą przed zwarciami doziemnymi Nie
Rodzaj ochrony silnika Wyzwalacz termiczno-magnetyczny
Znamionowy prąd załączania 100 A
Ustawienie bieżące: bezzwłoczne zwolnienie zwarcia 800 - 800 A
Wymagane zewnętrzne źródło zasilania Nie
Rodzaj napięcia zasilania DC
Napięcie pracy dla DC 750 - 750 V
Szerokość 104.7 mm
Wysokość 60.6 mm
Głębokość 88.2 mm
