Wyzwalacz termomagnetyczny Compact NSX 125DC - NSX160 DC 4P | C164TM125D Schneider Electric

Przejdź na koniec galerii

Przejdź na początek galerii

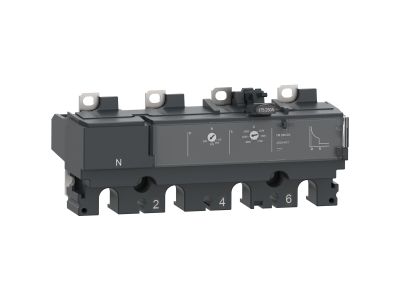

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Producent

Schneider Electric

Kod

1545938

EAN

3606481994950

Kod Producenta

C164TM125D

Wyzwalacz termomagnetyczny Compact NSX 125DC - NSX160 DC 4P

Informacja o Produkcie

TM125DC to 4-biegunowy wyzwalacz termomagnetyczny kompatybilny z wyłącznikami ComPacT NSX 160DC. Jest optymalnym wyborem dla wszystkich aplikacji prądu stałego. Posiada regulowane zabezpieczenie termiczne przed przeciążeniem i stałe zabezpieczenie magnetyczne przed zwarciem. Prąd znamionowy wynosi 125A, a napięcie robocze 750VDC. Jest zgodny z międzynarodowymi standardami (IEC 60947), CCC, EAC i specyfikacjami morskimi.

Producent Schneider Electric
Wymiary 0.097m x 0.068m x 0.15m

Blok wyzwalający wyłącznika

Zakres nastawy wyzwalacza przeciążeniowego 87.5 - 125 A
Wartość początkowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego 1250 A
Wartość końcowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego 1250 A
Znamionowy prąd ciągły Iu 125 A
Rodzaj napięcia sterowania DC
Liczba biegunów 4
Rodzaj wyzwalacza zwarciowego Bezzwłoczny
Z funkcją zabezpieczającą przed zwarciami doziemnymi Nie
Rodzaj ochrony silnika Wyzwalacz termiczno-magnetyczny
Znamionowy prąd załączania 125 A
Ustawienie bieżące: bezzwłoczne zwolnienie zwarcia 1250 - 1250 A
Wymagane zewnętrzne źródło zasilania Nie
Rodzaj napięcia zasilania DC
Napięcie pracy dla DC 750 - 750 V
Szerokość 139.7 mm
Wysokość 60.6 mm
Głębokość 88.2 mm
