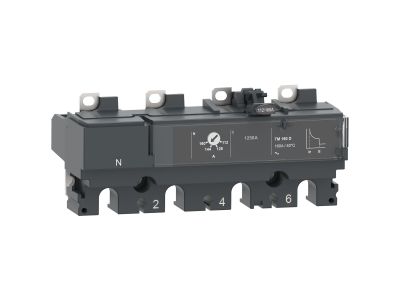

Wyzwalacz termomagnetyczny 4P3D, ComPacT NSX, TM63D, do NSX100 | C106TM063 Schneider Electric
Informacja o Produkcie
Model TM63D to 4-biegunowy, trójwymiarowy moduł wyzwalający termiczno-magnetyczny stosowany w wyłącznikach ComPacT NSX 100/160/250. Ten moduł wyzwalający termomagnetyczny o wartości znamionowej 63 A stanowi optymalny wybór do wszystkich zastosowań w sieciach dystrybucyjnych. Zawiera on regulowaną ochronę termiczną przed przeciążeniem oraz stałą ochronę magnetyczną przed zwarciami. Produkt ten stanowi część naszej architektury EcoStruxure Power, o ile jest połączony z modułem PowerTag NSX oraz ramą podstawową ComPacT NSX.
- Producent Schneider Electric
- Wymiary 0.098m x 0.066m x 0.15m
- Zakres nastawy wyzwalacza przeciążeniowego 44.1 - 63 A
- Wartość początkowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego 500 A
- Wartość końcowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego 500 A
- Znamionowy prąd ciągły Iu 63 A
- Rodzaj napięcia sterowania AC
- Znamionowe napięcie sterowania Us dla AC 50 Hz 690 - 690 V
- Znamionowe napięcie sterowania Us dla AC 60 Hz 690 - 690 V
- Liczba biegunów 4
- Rodzaj wyzwalacza zwarciowego Bezzwłoczny
- Z funkcją zabezpieczającą przed zwarciami doziemnymi Nie
- Rodzaj ochrony silnika Wyzwalacz termiczno-magnetyczny
- Znamionowy prąd załączania 63 A
- Ustawienie bieżące: bezzwłoczne zwolnienie zwarcia 500 - 500 A
- Wymagane zewnętrzne źródło zasilania Nie
- Rodzaj napięcia zasilania AC
- Napięcie pracy dla AC 50 Hz 690 - 690 V
- Napięcie pracy dla AC 60 Hz 690 - 690 V
- Szerokość 139.7 mm
- Wysokość 60.6 mm
- Głębokość 88.2 mm
