Wyzwalacz termomagnetyczny 4P3D, ComPacT NSX, TM32D, do NSX100 | C106TM032 Schneider Electric

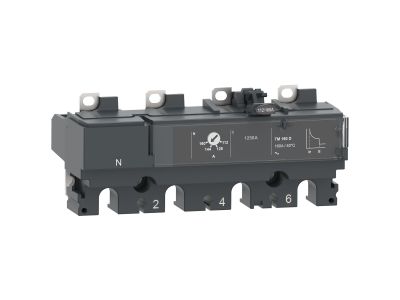

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1545636
EAN
3606481999948
Kod Producenta
C106TM032
Wyzwalacz termomagnetyczny 4P3D, ComPacT NSX, TM32D, do NSX100

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Model TM32D to 4-biegunowy, 3-fazowy moduł wyzwalający termiczno-magnetyczny stosowany w wyłącznikach ComPacT NSX 100/160. Ten termomagnetyczny moduł wyzwalający o wartości znamionowej 32 A stanowi optymalny wybór do wszystkich zastosowań w sieciach dystrybucyjnych. Zawiera on regulowaną ochronę termiczną przed przeciążeniem oraz stałą ochronę magnetyczną przed zwarciami. Produkt ten stanowi część naszej architektury EcoStruxure Power, o ile jest połączony z modułem PowerTag NSX oraz ramą podstawową ComPacT NSX.

  • Producent Schneider Electric
  • Wymiary 0.098m x 0.067m x 0.148m
Blok wyzwalający wyłącznika
  • Zakres nastawy wyzwalacza przeciążeniowego 22.4 - 32 A
  • Wartość początkowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego 400 A
  • Wartość końcowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego 400 A
  • Znamionowy prąd ciągły Iu 32 A
  • Rodzaj napięcia sterowania AC
  • Znamionowe napięcie sterowania Us dla AC 50 Hz 690 - 690 V
  • Znamionowe napięcie sterowania Us dla AC 60 Hz 690 - 690 V
  • Liczba biegunów 4
  • Rodzaj wyzwalacza zwarciowego Bezzwłoczny
  • Z funkcją zabezpieczającą przed zwarciami doziemnymi Nie
  • Rodzaj ochrony silnika Wyzwalacz termiczno-magnetyczny
  • Znamionowy prąd załączania 32 A
  • Ustawienie bieżące: bezzwłoczne zwolnienie zwarcia 400 - 400 A
  • Wymagane zewnętrzne źródło zasilania Nie
  • Rodzaj napięcia zasilania AC
  • Napięcie pracy dla AC 50 Hz 690 - 690 V
  • Napięcie pracy dla AC 60 Hz 690 - 690 V
  • Szerokość 139.7 mm
  • Wysokość 60.6 mm
  • Głębokość 88.2 mm
