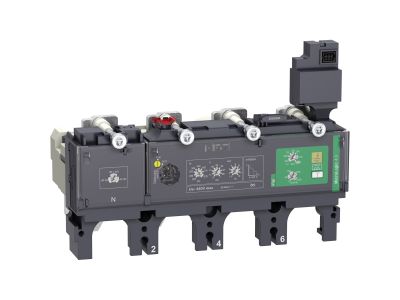

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Producent

Schneider Electric

Kod

1461502

EAN

3606481994219

Kod Producenta

C4044V400

Wyzwalacz MicroLogic 4.3 Vigi, 400A, 4p 4d, ComPacT NSX

Informacja o Produkcie

MicroLogic 4.3 to 4-biegunowy elektroniczny wyzwalacz stosowany w wyłącznikach automatycznych Compact NSX 400/630. Ta elektroniczna jednostka wyzwalająca o mocy znamionowej 400 A jest optymalnym wyborem dla wszystkich standardowych i specyficznych zastosowań. Zawiera regulowaną, długotrwałą ochronę przed przeciążeniami. Zapewnia również regulowaną ochronę przed zwarciem i stałą natychmiastową ochronę przed zwarciem. Wyzwalacz MicroLogic 4.3 Vigi oferuje zintegrowane, regulowane zabezpieczenie ziemnozwarciowe. MicroLogic 4.3 sygnalizuje przeciążenie za pomocą diod alarmowych. Zielona dioda LED Ready miga, gdy wyłącznik jest gotowy do wyłączenia. Dostępny zdalnie jest wstępny alarm upływu uziemienia po zainstalowaniu opcjonalnego modułu SDx (nn429532). Ten produkt należy do naszej architektury zasilania Ecostruxure, jeśli jest połączony z systemem Powertag NSX i wyłącznikiem Compact NSX.

Producent Schneider Electric
Wymiary 0.21m x 0.17m x 0.25m

Blok wyzwalający wyłącznika

Zakres nastawy wyzwalacza przeciążeniowego 160 - 400 A
Wartość początkowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego 4800 A
Wartość końcowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego 4800 A
Znamionowy prąd ciągły Iu 400 A
Rodzaj napięcia sterowania AC
Znamionowe napięcie sterowania Us dla AC 50 Hz 440 - 440 V
Znamionowe napięcie sterowania Us dla AC 60 Hz 440 - 440 V
Liczba biegunów 4
Rodzaj wyzwalacza zwarciowego Zwłoczny
Z funkcją zabezpieczającą przed zwarciami doziemnymi Nie
Rodzaj ochrony silnika Wyzwalacz elektroniczny
Znamionowy prąd załączania 400 A
Ustawienie bieżące: opóźnione zwolnienie zwarcia 240 - 4000 A
Ustawienie bieżące: bezzwłoczne zwolnienie zwarcia 4800 - 4800 A
Wymagane zewnętrzne źródło zasilania Nie
Rodzaj napięcia zasilania AC
Napięcie pracy dla AC 50 Hz 440 - 440 V
Napięcie pracy dla AC 60 Hz 440 - 440 V
Szerokość 184.7 mm
Wysokość 136.2 mm
Głębokość 112.6 mm
