Wyzwalacz elektroniczny Micrologic 2.2 | C1032D100 Schneider Electric

Przejdź na koniec galerii

Przejdź na początek galerii

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Producent

Schneider Electric

Kod

1413246

EAN

3606481999634

Kod Producenta

C1032D100

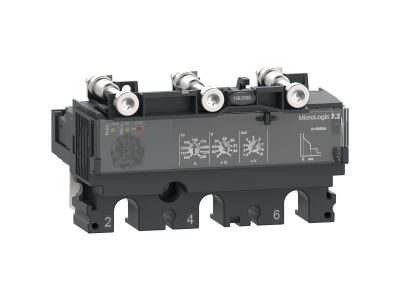

Wyzwalacz elektroniczny Micrologic 2.2

Informacja o Produkcie

MicroLogic 2.2 to wyzwalacz elektroniczny 3-biegunowy 3d stosowany w wyłącznikach ComPacT NSX 100/160/250. Ten elektroniczny moduł wyzwalający o obciążeniu 100A jest optymalnym wyborem dla wszystkich standardowych i określonych zastosowań. Zawiera on regulowane zabezpieczenie przeciążeniowe o długim czasie działania. Zapewnia również regulowane zabezpieczenie krótkozwłoczne i bezzwłoczne zabezpieczenie przed zwarciem.MicroLogic 2.2 sygnalizuje przeciążenia za pomocą alarmowych diod LED. Zielon a dioda Ready miga, gdy wyłącznik jest gotowy do zadziałania. Ten produkt jest częścią naszej architektury EcoStruxure Power, jeżeli zostanie połączony z PowerTag NSX i bazą aparatu ComPacT NSX.

Producent Schneider Electric
Wymiary 0.101m x 0.066m x 0.114m

Blok wyzwalający wyłącznika

Zakres nastawy wyzwalacza przeciążeniowego 40 - 100
Wartość początkowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego 1500 A
Wartość końcowa zakresu nastawczego bezzwłocznego wyzwalacza zwarciowego 1500 A
Znamionowy prąd ciągły Iu 100 A
Rodzaj napięcia sterowania AC
Znamionowe napięcie sterowania Us dla AC 50 Hz 690 - 690
Znamionowe napięcie sterowania Us dla AC 60 Hz 690 - 690
Liczba biegunów 3
Rodzaj wyzwalacza zwarciowego Zwłoczny
Z funkcją zabezpieczającą przed zwarciami doziemnymi Nie
Rodzaj ochrony silnika Wyzwalacz elektroniczny
Znamionowy prąd załączania 100 A
Ustawienie bieżące: opóźnione zwolnienie zwarcia 60 - 1000
Ustawienie bieżące: bezzwłoczne zwolnienie zwarcia 1500 - 1500
Wymagane zewnętrzne źródło zasilania Nie
Rodzaj napięcia zasilania AC
Napięcie pracy dla AC 50 Hz 690 - 690
Napięcie pracy dla AC 60 Hz 690 - 690
Szerokość 104.7 mm
Wysokość 59.7 mm
Głębokość 89.4 mm
