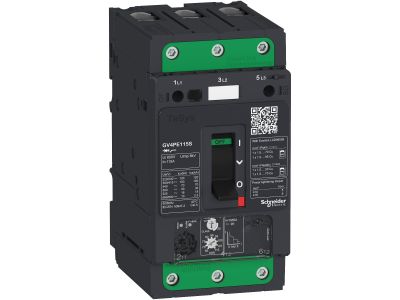

Wyłącznik silnikowy GV4P 115A 50kA, Evlink | GV4PE115N Schneider Electric
Informacja o Produkcie
Wyłącznik silnikowy TeSys GV, 3-biegunowy (3P), 115 A/690 V, przeznaczony do ochrony silników trójfazowych o mocy 37–55 kW przy napięciu 400 V. Zapewnia ochronę termomagnetyczną oraz dodatkowe funkcje ochrony silnika, zdolność wyłączania Icu 50 kA przy napięciu 400 V, sterowanie uruchamianiem i zatrzymywaniem za pomocą przełącznika dwupozycyjnego, podłączenie za pomocą zacisków śrubowych Everlink BTR. Zabezpieczenie termiczne regulowane za pomocą pokręteł z prądem nastawczym Ir w zakresie 65–115 A oraz z możliwością wyboru klasy wyzwalania 10 lub 20; zabezpieczenie magnetyczne przy 17 In. Dodatkowe zabezpieczenia mają stały próg wyzwalania i obejmują zabezpieczenie z krótkim opóźnieniem Isd przy 13 Ir, zabezpieczenie przed asymetrią faz i utratą fazy oraz zabezpieczenie przed zwarciem doziemnym. Urządzenie posiada wewnętrzne miejsca montażowe na dodatkowe bloki styków pomocniczych (OF, SD) oraz moduły wyzwalające napięciowe (MN, MX). Posiada certyfikaty zgodności z wieloma normami (IEC, UL, CSA, CCC, EAC, Marine, ATEX).
- Producent Schneider Electric
- Wymiary 0.11m x 0.168m x 0.22m
- Zakres nastawy wyzwalacza przeciążeniowego 65 - 115 A
- Zakres nastawy wyzwalacza zwarciowego 1955 - 1955 A
- Czułość na zanik fazy Tak
- Sposób wyzwalania Elektroniczny
- Znamionowy prąd ciągły Iu 115 A
- Znamionowa moc pracy dla AC-3 30 kW
- Znamionowa moc pracy dla AC-3 55 kW
- Rodzaj podłączenia styków głównych Połączenie śrubowe
- Rodzaj elementu wykonawczego Dźwignia
- Budowa urządzenia Kompletne urządzenie w obudowie
- Ze zintegrowanym stykiem pomocniczym Nie
- Ze zintegrowanym wyzwalaczem podnapięciowym Nie
- Liczba biegunów 3
- Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V 50 kA
- Stopień ochrony (IP) IP40
- Wysokość 155 mm
- Szerokość 81 mm
- Głębokość 116 mm
- Z zabezpieczeniem termicznym Tak
- Znamionowe napięcie pracy 690 - 690 V
- Straty mocy 13.8 W
