Wyłącznik różnicowoprądowy z członem nadprądowym 2P B 16A 30mA typ AC, PKNM-16/1N/B/003-MW | 236200 Eaton

Producent
Eaton
Kod
1017235
EAN
4015082362003
Kod Producenta
236200

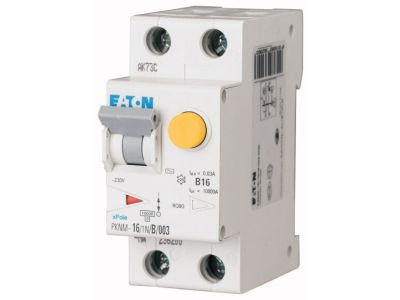

Wyłącznik różnicowoprądowy z członem nadprądowym 2P B 16A 30mA typ AC, PKNM-16/1N/B/003-MW
Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Wyłącznik nadprądowy z modułem różnicowoprądowym używany jest do zabezpieczania instalacji elektroenergetycznych i jej elementów przed skutkami zwarć i przeciążeń oraz przed porażeniem prądem elektrycznym stanowiąc drugi dodatkowy stopień ochrony przeciwporażeniowej. Jego zadaniem jest jak najszybsze rozłączenie obwodu, gdy prąd elektryczny wypływający z obwodu nie jest równy prądowi wpływającemu. Dodatkowy człon nadprądowy reaguje na wartość prądu płynącego w danym obwodzie. W sytuacji przepływu prądu o wartość przekraczającej wartość graniczną powoduje rozłączenie obwodu. Takie zdarzenie może mieć miejsce w przypadku zwarcia, uszkodzenia izolacji podstawowej urządzenia lub gdy zaistniała sytuacja gdzie nastąpiło pośrednie lub bezpośrednie dotknięcie przewodu będącego pod napięciem elektrycznym. Zainstalowanie wyłącznika w ochranianym obwodzie dodatkowo ogranicza skutki uszkodzeń urządzeń w tym także wywołanie pożaru elektrycznego.. Wyłącznik kombinowany 10kA, In=16A, IΔN=0,03A, char. B, Typ AC, 1+N bieg. Seria PKNM, PKNM-16/1N/B/003-MW

Alternatywny kod produktu : PKNM-16/1N/B/003-MW
  • Producent Eaton
  • Wymiary 0.4m x 0.8m x 0.9m
  • Seria producenta PKNM
Wyłącznik różnicowoprądowy z członem nadprądowym
  • Liczba biegunów (całkowita) 2
  • Liczba biegunów 1
  • Napięcie znamionowe 230 V
  • Napięcie znamionowe izolacji Ui 440 V
  • Znamionowe napięcie udarowe wytrzymywane Uimp 4 kV
  • Prąd znamionowy 16 A
  • Znamionowy prąd różnicowy 0.03 A
  • Czułość AC
  • Klasa ograniczenia energii 3
  • Znamionowa zwarciowa zdolność łączeniowa zgodnie z EN 61009 10 kA
  • Znamionowa zwarciowa zdolność wyłączania Icn zgodnie z EN 61009-1 10 kA
  • Odporność na udar prądowy 0.25 kA
  • Rodzaj napięcia AC
  • Częstotliwość 50 Hz
  • Charakterystyka wyzwalania B
  • Jednocześnie rozłączany biegun N Tak
  • Z blokadą Nie
  • Kategoria przepięcia 3
  • Stopień zanieczyszczenia 2
  • Temperatura otoczenia w warunkach pracy -25 - 40 °C
  • Szerokość wyrażona liczbą modułów 2
  • Głębokość wbudowania 70 mm
  • Do instalacji podtynkowych Nie
  • Ochrona przed niepożądanym wyzwoleniem Nie
  • Stopień ochrony (IP) IP20
  • Przekrój przyłączanego przewodu jednodrutowego 1 - 25 mm²
  • Przekrój przyłączanego przewodu wielożyłowego 1 - 25 mm²
