Wyłącznik NSXm160F 36kA AC 3P 63A TMD | C11F3TM063B Schneider Electric
Informacja o Produkcie

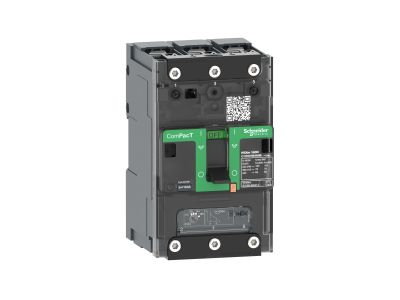

Urządzenie ComPacT NSXm to 3-biegunowy wyłącznik automatyczny zaprojektowany z myślą o optymalizacji przestrzeni i zdolności wyłączania. Prąd znamionowy (In) wynosi 63 A. Zdolność wyłączania (Icu) wynosi 36 kA rms przy napięciu 415 V AC, 50/60 Hz. Napięcie robocze wynosi 690 V AC przy częstotliwości 50/60 Hz. Połączenia zasilające realizowane są za pomocą końcówek zaciskowych lub szyn zbiorczych. Produkt można zamontować na szynie DIN lub płycie montażowej. Urządzenie wyposażone jest w nowe, widoczne z zewnątrz elementy pomocnicze typu sprężynowego. Wyłącznik ten posiada termomagnetyczny mechanizm wyzwalający. Wymiary wynoszą 81 mm (szer.) x 137 mm (wys.) x 80 mm (gł.). Urządzenie zapewnia zgodność z normami międzynarodowymi (IEC 60947/CCC/EAC) oraz specyfikacjami morskimi. ComPacT NSXm stanowi część globalnego programu środowiskowego Schneider Electric.
- Producent Schneider Electric
- Wymiary 0.137m x 0.081m x 0.08m
- Charakterystyka wyzwalania A
- Liczba biegunów (całkowita) 3
- Prąd znamionowy 63 A
- Znamionowe napięcie udarowe wytrzymywane Uimp 8 kV
- Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V 36 kA
- Rodzaj napięcia AC
- Zakres częstotliwości 50 - 60 Hz
- Jednocześnie rozłączany biegun N Nie
- Stopień zanieczyszczenia 3
- Możliwość dodatkowego wyposażenia Nie
- Szerokość wyrażona liczbą modułów 1
- Stopień ochrony (IP) IP40
- Znamionowy prąd ciągły Iu 63 A
- Zakres napięcia znamionowego 690 - 690 V
- Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V 36 kA
- Zakres nastawy wyzwalacza przeciążeniowego 44.1 - 63 A
- Zakres nastawy wyzwalacza zwarciowego 800 - 800 A
- Straty mocy 17.1 W
- Budowa urządzenia Urządzenie mocowane na stałe
- Zintegrowane zabezpieczenie przed zwarciem doziemnym Nie
- Rodzaj podłączenia styków głównych Połączenie śrubowe
- Do montażu na szynie TH Tak
- Opcjonalny montaż na szynie DIN TH Nie
- Ze wskaźnikiem wyłączenia Tak
- Liczba biegunów 3
- Umiejscowienie przyłączy obwodów głównych Strona przednia
- Rodzaj elementu wykonawczego Przełącznik
- W komplecie z zabezpieczeniem Tak
- Wbudowany napęd silnikowy Nie
- Opcjonalny napęd silnikowy Nie
