Wyłącznik NSX160 AC 4P4D 160A TMD | C164TM160 Schneider Electric

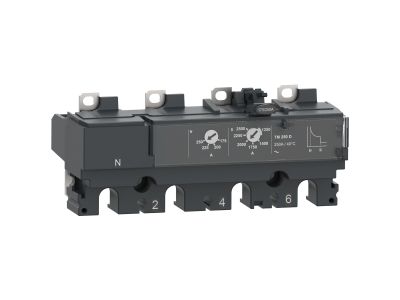

main product photo
Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1527794
EAN
3606482000261
Kod Producenta
C164TM160
Dodaj do porównania
Wyłącznik NSX160 AC 4P4D 160A TMD

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

TM160D to wyzwalacz termiczno-magnetyczny 4-biegunowy 4d stosowany w wyłącznikach ComPacT NSX 160/250. Ten termiczno-magnetyczny wyzwalacz o obciążeniu 160A jest optymalnym wyborem dla wszystkich zastosowań w dystrybucji. Posiada on regulowane termic zne zabezpieczenie przeciążeniowe oraz stałe zabezpieczenie magnetyczne przed zwarciem. Ten produkt jest częścią naszej architektury EcoStruxure Power, jeżeli zostanie połączony z PowerTag NSX i bazą aparatu ComPacT NSX.
  • Producent Schneider Electric
  • Wymiary 0.098m x 0.067m x 0.148m
Wyzwalacz podnapięciowy
  • Rodzaj napięcia sterowania AC
  • Liczba styków przełącznych 4
  • Zwłoczny Nie
  • Do wyłącznika silnikowego Tak
Blok wyzwalający wyłącznika
  • Rodzaj ochrony silnika Wyzwalacz termiczno-magnetyczny
  • Liczba biegunów 4
  • Znamionowy prąd ciągły Iu 160 A
  • Znamionowy prąd załączania 160 A
  • Zakres nastawy wyzwalacza przeciążeniowego 112 - 160 A
  • Rodzaj wyzwalacza zwarciowego Bezzwłoczny
  • Ustawienie bieżące: bezzwłoczne zwolnienie zwarcia 1250 - 1250 A
  • Z funkcją zabezpieczającą przed zwarciami doziemnymi Nie
  • Wymagane zewnętrzne źródło zasilania Nie
  • Rodzaj napięcia zasilania AC
  • Napięcie pracy dla AC 50 Hz 690 - 690 V
  • Napięcie pracy dla AC 60 Hz 690 - 690 V
  • Szerokość 139.7 mm
  • Wysokość 60.6 mm
  • Głębokość 88.2 mm

Do pobrania

Karta katalogowa.pdf (244.87 kB)
Instrukcja Techniczna.pdf (15.52 MB)
Deklaracja zgodności CE.pdf (374.58 kB)
Karta produktu.pdf (37.32 kB)
