Wyłącznik NSX100F ComPact NSX 18kA AC-DC 2P 40ATMD | C10F2TM040 Schneider Electric

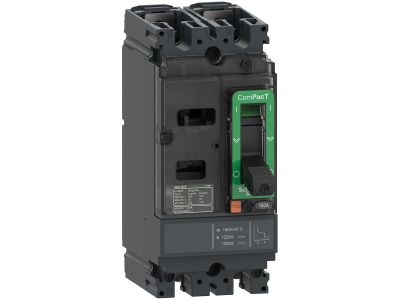

main product photo
Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1436004
EAN
3606481995414
Kod Producenta
C10F2TM040
Dodaj do porównania
Wyłącznik NSX100F ComPact NSX 18kA AC-DC 2P 40ATMD

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

ComPacT NSX 100F to 2-biegunowy wyłącznik zaprojektowany w celu optymalizacji przestrzeni, o wysokiej zdolności wyłączania. Jest optymalnym wyborem dla standardowych i wymagających aplikacji prądu stałego. Zdolność zwarciowa (Icu) wynosi 18kA przy 415VAC 50/60Hz, a napięcie robocze 690VAC 50/60Hz. Produkt został wyposażony w wyzwalacz termomagnetyczny (TMD) o wartości znamionowej 40A. Wyzwalacz TMD zapewnia stałe termiczne zabezpieczenie przed przeciążeniem i stałe zabezpieczenie magnetyczne. Wymiary urządzenia wynoszą 161 mm x 70 mm x 86 mm (wys. x szer. x gł.). Jest zgodny z międzynarodowymi normami (EN/IEC 60947), CCC, EAC i specyfikacjami morskimi.
  • Producent Schneider Electric
  • Wymiary 0.13m x 0.08m x 0.18m
Wyłącznik do transformatorów
  • Znamionowy prąd ciągły Iu 40 A
  • Zakres napięcia znamionowego 690 - 690 V
  • Zakres nastawy wyzwalacza przeciążeniowego 40 - 40 A
  • Zakres nastawy wyzwalacza zwarciowego 700 - 700 A
  • Zintegrowane zabezpieczenie przed zwarciem doziemnym Nie
  • Rodzaj podłączenia styków głównych Połączenie śrubowe
  • Budowa urządzenia Urządzenie mocowane na stałe
  • Do montażu na szynie TH Nie
  • Opcjonalny montaż na szynie DIN TH Tak
  • Ze wskaźnikiem wyłączenia Tak
  • Liczba biegunów 2
  • Umiejscowienie przyłączy obwodów głównych Strona przednia
  • Rodzaj elementu wykonawczego Przełącznik
  • W komplecie z zabezpieczeniem Tak
  • Wbudowany napęd silnikowy Nie
  • Opcjonalny napęd silnikowy Nie
  • Stopień ochrony (IP) IP40
  • Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V 18 kA
  • Straty mocy 10.94 W
  • Ze zintegrowanym wyzwalaczem podnapięciowym Nie
