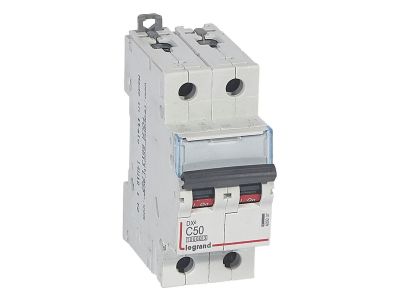

Wyłącznik nadprądowy S312 2P C 50A 10000A serii DX3 | 409207 Legrand

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Producent

Legrand

Kod

1543793

EAN

3245064092074

Kod Producenta

409207

Wyłącznik nadprądowy S312 2P C 50A 10000A serii DX3

Charakterystyka ogólna

Wyłączniki nadprądowe S 310 serii DX³

- Znamionowa zwarciowa zdolność łączeniowa

- 10000 A według IEC/EN 60898-1

- 230/400 V~~

- 16 kA według IEC/EN 60947-2

- 230/400 V~~

- Kompatybilne z Systemem Optymalnego Rozdziału Energii HX³ do 125 A

Parametry produktu

Dwubiegunowy 230/400 V~:

- Charakterystyka C

- Prąd znamionowy: 50 A

- Szerokość w modułach 17,5 mm: 2

- Montaż na wsporniku TH35

- Możliwość przyłączania za pomocą szyn grzebieniowych lub sztyftowych

- Możliwość wyposażenia w styki pomocnicze, wyzwalacze i napędy z serii DX³

- Możliwość przyłączania bloków różnicowoprądowych

- Dźwignia załączająca w kolorze czarnym

Wyłącznik nadprądowy

Charakterystyka wyzwalania C
Liczba biegunów (całkowita) 2
Liczba biegunów chronionych 2
Prąd znamionowy 50 A
Napięcie znamionowe 400 V
Napięcie znamionowe izolacji Ui 500 V
Znamionowe napięcie udarowe wytrzymywane Uimp 4 kV
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V 16 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V 10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V 32 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V 16 kA
Rodzaj napięcia AC
Zakres częstotliwości 50 - 60
Klasa ograniczenia energii 3
Jednocześnie rozłączany biegun N Nie
Stopień zanieczyszczenia 2
Możliwość dodatkowego wyposażenia Tak
Szerokość wyrażona liczbą modułów 2
Głębokość wbudowania 44 mm
Stopień ochrony (IP) IP20
Temperatura otoczenia w warunkach pracy -25 - 70
Przekrój przyłączanego przewodu wielożyłowego 1.5 - 25
Przekrój przyłączanego przewodu jednodrutowego 1.5 - 35
