Wyłącznik nadprądowy C120N-B100-4 100A 4P | A9N18354 Schneider Electric

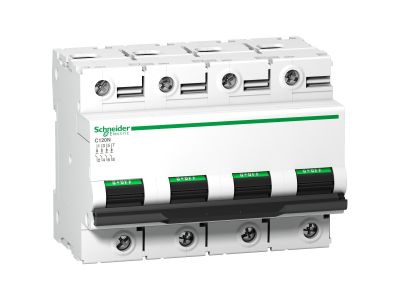

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1353354
EAN
3606480379284
Kod Producenta
A9N18354
Wyłącznik nadprądowy C120N-B100-4 100A 4P

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Model Acti9 C120N to niskonapięciowy, wielostandardowy miniaturowy wyłącznik automatyczny (MCB). Jest to wyłącznik 4P z 4 biegunami chronionymi, prądem znamionowym 100 A i charakterystyką wyzwalania typu B. Znamionowa zdolność wyłączania zwarciowa Icn wynosi do 10 000 A przy napięciu 400 V AC, zgodnie z normą IEC/EN 60898-1. Produkt ten jest zgodny z normą mieszkaniową IEC/EN 60898-1 oraz normą przemysłową IEC/EN 60947-2. Ten miniaturowy wyłącznik automatyczny łączy w sobie funkcje zabezpieczenia obwodu przed prądem zwarciowym i przeciążeniowym, sterowania oraz izolacji. Obecność zielonego paska gwarantuje fizyczne rozwarcie styków i umożliwia bezpieczne wykonywanie prac na obwodzie położonym za wyłącznikiem. Charakteryzuje się dobrą odpornością na przepięcia. Produkt został zaprojektowany z myślą o zapewnieniu wysokiego poziomu wydajności przemysłowej. Charakteryzuje się wytrzymałością elektryczną do 5000 cykli oraz wytrzymałością mechaniczną do 20 000 cykli. Napięcie robocze Ue wynosi od 380 V AC do 415 V AC. Znamionowe napięcie izolacji Ui wynosi 500 V AC. Klasa ograniczenia 3 (zgodnie z normą IEC/EN 60947-2) pozwala obniżyć koszty zabezpieczenia obwodu poniżej wyłącznika. Produkt można zamontować na szynie DIN. Jego szerokość wynosi 12 podziałek po 9 mm. Stopień zanieczyszczenia wynosi 3. Kategoria przepięciowa to IV. Kolor produktu to biały (RAL 9003). Wymiary wynoszą (szer.) 108 mm x (wys.) 81 mm x (gł.) 73 mm. Waga wynosi 0,82 kg. Stopień ochrony zacisków wynosi IP20 (zgodnie z normą IEC 60529). Temperatura pracy wynosi od -25°C do +70°C. Temperatura przechowywania wynosi od -40°C do +85°C.

  • Producent Schneider Electric
  • Wymiary 0.088m x 0.075m x 0.108m
  • Seria producenta Acti 9
Wyłącznik nadprądowy
  • Charakterystyka wyzwalania B
  • Liczba biegunów (całkowita) 4
  • Liczba biegunów chronionych 4
  • Prąd znamionowy 100 A
  • Napięcie znamionowe 400 V
  • Napięcie znamionowe izolacji Ui 500 V
  • Znamionowe napięcie udarowe wytrzymywane Uimp 6 kV
  • Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V 10 kA
  • Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V 10 kA
  • Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V 20 kA
  • Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V 10 kA
  • Rodzaj napięcia AC
  • Zakres częstotliwości 50 - 60 Hz
  • Klasa ograniczenia energii 3
  • Do instalacji podtynkowych Nie
  • Jednocześnie rozłączany biegun N Tak
  • Kategoria przepięcia 4
  • Stopień zanieczyszczenia 3
  • Możliwość dodatkowego wyposażenia Tak
  • Szerokość wyrażona liczbą modułów 6
  • Głębokość wbudowania 44 mm
  • Stopień ochrony (IP) IP20
  • Temperatura otoczenia w warunkach pracy -25 - 70 °C
  • Przekrój przyłączanego przewodu wielożyłowego 1 - 35 mm²
  • Przekrój przyłączanego przewodu jednodrutowego 1.5 - 50 mm²
  • Straty mocy 2 W
  • Montaż podtynkowy Nie
  • Wykonanie przeciwwybuchowe Nie
