Wyłącznik nadprądowy 4P B 25A 3kA, S804PV-SP25 | 2CCF019626R0001 ABB

Przejdź na koniec galerii

Przejdź na początek galerii

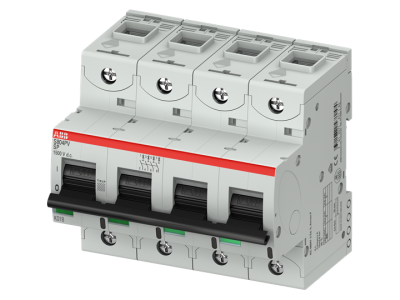

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

ABB

Producent

ABB

Kod

1244428

EAN

7612271471774

Kod Producenta

2CCF019626R0001

Wyłącznik nadprądowy 4P B 25A 3kA, S804PV-SP25

Informacja o Produkcie

Alternatywny kod produktu: 2CCF019626R0001

S804PV-SP25 to 4-biegunowy wyłącznik automatyczny o wysokiej wydajności do fotowoltaiki (DC) o charakterystyce B, z zaciskiem klatkowym i prądem znamionowym 25 A. Jest to ogranicznik prądu o maksymalnej zdolności wyłączania 5kA przy 1500V. Może być stosowany do napięć do 1500V DC. Posiada dwa różne mechanizmy wyzwalające, termiczny mechanizm wyzwalający do ochrony przed przeciążeniem i elektromechaniczny mechanizm wyzwalający do ochrony przed zwarciem. S804PV-SP25 jest zgodny z normą IEC/EN 60947-2 i umożliwia stosowanie w zastosowaniach przemysłowych. Posiada liczne atesty, dzięki czemu może być stosowany na całym świecie. Szeroka gama akcesoriów sprawia, że korzystanie z S804PV-SP25 jest wygodniejsze. Ze względu na szybkie wygaszanie łuku S804PV-SP25 Twoja aplikacja będzie zabezpieczona.

Producent ABB
Wymiary 0.106m x 0.0825m x 0.0825m
Seria producenta Wyłączniki nadmiarowo-prądowe S800

Wyłącznik nadprądowy

Charakterystyka wyzwalania Inne
Liczba biegunów (całkowita) 4
Liczba biegunów chronionych 4
Prąd znamionowy 25 A
Napięcie znamionowe 1500 V
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V 5 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V 5 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V 5 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V 5 kA
Rodzaj napięcia DC
Klasa ograniczenia energii 3
Do instalacji podtynkowych Nie
Jednocześnie rozłączany biegun N Nie
Kategoria przepięcia 3
Stopień zanieczyszczenia 2
Możliwość dodatkowego wyposażenia Tak
Szerokość wyrażona liczbą modułów 6
Głębokość wbudowania 82.5 mm
Stopień ochrony (IP) IP20
Napięcie znamionowe izolacji Ui 1500 V
Znamionowe napięcie udarowe wytrzymywane Uimp 8 kV
Temperatura otoczenia w warunkach pracy -25 - 60 °C
Zakres częstotliwości 0 - 0 Hz
Straty mocy 17.2 W
Montaż podtynkowy Nie
Przekrój przyłączanego przewodu wielożyłowego 0 - 50 mm²
Przekrój przyłączanego przewodu jednodrutowego 0 - 70 mm²
Wykonanie przeciwwybuchowe Nie
