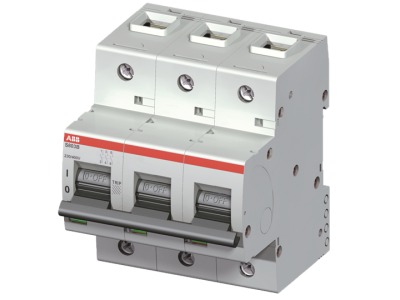

Wyłącznik nadprądowy 3P B 63A 16kA, S803B-B63

Informacja o Produkcie

Alternatywny kod produktu: 2CCS813001R0635

S803B-B63 to 3-biegunowy wyłącznik o wysokiej wydajności o charakterystyce B, z zaciskiem klatkowym i prądem znamionowym 63 A. Jest to ogranicznik prądu o maksymalnej zdolności wyłączania 16kA przy 230/400V. Może być stosowany do napięć do 230/400V. Posiada dwa różne mechanizmy wyzwalające, termiczny mechanizm wyzwalający do ochrony przed przeciążeniem i elektromechaniczny mechanizm wyzwalający do ochrony przed zwarciem. S803B-B63 jest zgodny z normami IEC/EN 60947-2 i EN 60898-1 i umożliwia stosowanie w zastosowaniach mieszkaniowych, komercyjnych i przemysłowych. Posiada liczne atesty, dzięki czemu może być stosowany na całym świecie. Szeroka gama akcesoriów sprawia, że korzystanie z S803B-B63 jest wygodniejsze. Ze względu na szybkie wygaszanie łuku elektrycznego S803B-B63 Twoja aplikacja będzie zabezpieczona.

Producent ABB
Wymiary 0.081m x 0.0825m x 0.081m
Seria producenta Wyłączniki nadmiarowo-prądowe S800

Wyłącznik nadprądowy

Charakterystyka wyzwalania B
Liczba biegunów (całkowita) 3
Liczba biegunów chronionych 3
Prąd znamionowy 63 A
Napięcie znamionowe 400 V
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 230 V 10 kA
Znamionowa zwarciowa zdolność łączeniowa Icn zgodnie z EN 60898 przy 400 V 10 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 230 V 16 kA
Znamionowa zwarciowa zdolność łączeniowa Icu zgodnie z IEC 60947-2 przy 400 V 16 kA
Rodzaj napięcia AC/DC
Zakres częstotliwości 50 - 60 Hz
Klasa ograniczenia energii 3
Do instalacji podtynkowych Nie
Jednocześnie rozłączany biegun N Nie
Kategoria przepięcia 3
Stopień zanieczyszczenia 3
Możliwość dodatkowego wyposażenia Tak
Szerokość wyrażona liczbą modułów 4.5
Głębokość wbudowania 82.5 mm
Stopień ochrony (IP) IP20
Napięcie znamionowe izolacji Ui 500 V
Znamionowe napięcie udarowe wytrzymywane Uimp 6 kV
Temperatura otoczenia w warunkach pracy -25 - 60 °C
Straty mocy 19.2 W
Montaż podtynkowy Nie
Przekrój przyłączanego przewodu wielożyłowego 0 - 50 mm²
Przekrój przyłączanego przewodu jednodrutowego 0 - 70 mm²
Wykonanie przeciwwybuchowe Nie
