Wyłącznik mocy DPX3 630 TM 3P 630A 36kA | 422004 Legrand

Producent
Legrand
Kod
1053066
EAN
3414970378002
Kod Producenta
422004

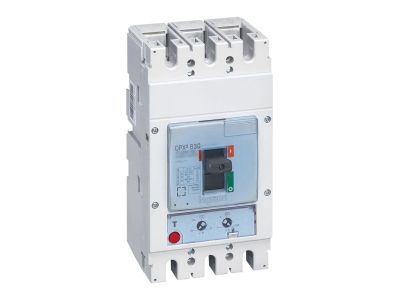

Wyłącznik mocy DPX3 630 TM 3P 630A 36kA
Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Charakterystyka ogólna

DPX³ 630 wyłączniki mocy DPX³ 630 od 250 do 630 A wyzwalacz termiczno-magnetyczny

- Wyłączniki zdolne do izolowania i ochrony linii niskiego napięcia

- Przystosowane do współpracy z blokami lub przekaźnikami różnicowopr.

- Dostarczane w komplecie z

- zaciskami śrubowymi płaskimi

- przegrodami izolacyjnymi zacisków

- Zakresy nastaw wyzwalaczy

- Wyzwalacz przeciążeniowy

- termiczny 0,8

- 0,9

- 1 x In

- Wyzwalacz zwarciowy

- elektromagnesowy 5

- 10 x In

- Zgodność z normą IEC/EN 60947-2

- Maksymalne napięcie znamionowe 690V~ 50 Hz

- Możliwość plombowania nastawień

Parametry produktu

DPX³ 630:

- Zdolność zwarciowa Icu = 36 kA (400/415 V~)

- Ilość biegunów: 3

- In: 630 A

  • Producent Legrand
Wyłącznik do transformatorów, generatorów i zabezp. instalacji elektrycznej
  • Znamionowy prąd ciągły Iu 630 A
  • Zakres napięcia znamionowego 220 - 690 V
  • Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz 36 kA
  • Zakres nastawy wyzwalacza przeciążeniowego 504 - 630 A
  • Zakres nastawczy wyzwalacza zwarciowego zwłocznego 3150 - 6300 A
  • Zakres nastawy wyzwalacza zwarciowego 3150 - 6300 A
  • Zintegrowane zabezpieczenie przed zwarciem doziemnym Nie
  • Rodzaj podłączenia styków głównych Połączenie śrubowe
  • Budowa urządzenia Urządzenie mocowane na stałe
  • Do montażu na szynie TH Nie
  • Opcjonalny montaż na szynie DIN TH Nie
  • Liczba styków pomocniczych rozwiernych 2
  • Liczba styków pomocniczych przełącznych 2
  • Ze wskaźnikiem wyłączenia Tak
  • Z wyzwalaczem podnapięciowym Tak
  • Liczba biegunów 3
  • Umiejscowienie przyłączy obwodów głównych Strona przednia
  • Rodzaj elementu wykonawczego Przełącznik
  • W komplecie z zabezpieczeniem Tak
  • Wbudowany napęd silnikowy Nie
  • Opcjonalny napęd silnikowy Tak
  • Stopień ochrony (IP) IP30
