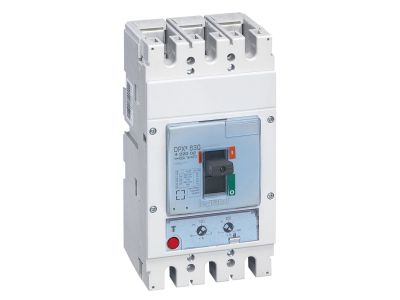

Wyłącznik mocy DPX3 630 TM 3P 400A 36kA | 422002 Legrand
Wyłącznik mocy DPX3 630 TM 3P 400A 36kA
Informacja o Produkcie
Charakterystyka ogólna
DPX³ 630 wyłączniki mocy DPX³ 630 od 250 do 630 A wyzwalacz termiczno-magnetyczny
- Wyłączniki zdolne do izolowania i ochrony linii niskiego napięcia
- Przystosowane do współpracy z blokami lub przekaźnikami różnicowopr.
- Dostarczane w komplecie z
- zaciskami śrubowymi płaskimi
- przegrodami izolacyjnymi zacisków
- Zakresy nastaw wyzwalaczy
- Wyzwalacz przeciążeniowy
- termiczny 0,8
- 0,9
- 1 x In
- Wyzwalacz zwarciowy
- elektromagnesowy 5
- 10 x In
- Zgodność z normą IEC/EN 60947-2
- Maksymalne napięcie znamionowe 690V~ 50 Hz
- Możliwość plombowania nastawień
Parametry produktu
DPX³ 630:
- Zdolność zwarciowa Icu = 36 kA (400/415 V~)
- Ilość biegunów: 3
- In: 400 A
- Producent Legrand
- Wymiary 0.156m x 0.175m x 0.277m
Wyłącznik do transformatorów, generatorów i zabezp. instalacji elektrycznej
- Znamionowy prąd ciągły Iu 400 A
- Zakres napięcia znamionowego 220 - 690
- Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz 36 kA
- Zakres nastawy wyzwalacza przeciążeniowego 320 - 400
- Zakres nastawczy wyzwalacza zwarciowego zwłocznego 2000 - 4000
- Zakres nastawy wyzwalacza zwarciowego 2000 - 4000
- Zintegrowane zabezpieczenie przed zwarciem doziemnym Nie
- Rodzaj podłączenia styków głównych Połączenie śrubowe
- Budowa urządzenia Urządzenie mocowane na stałe
- Do montażu na szynie TH Nie
- Opcjonalny montaż na szynie DIN TH Nie
- Liczba styków pomocniczych rozwiernych 2
- Liczba styków pomocniczych przełącznych 2
- Ze wskaźnikiem wyłączenia Tak
- Z wyzwalaczem podnapięciowym Tak
- Liczba biegunów 3
- Umiejscowienie przyłączy obwodów głównych Strona przednia
- Rodzaj elementu wykonawczego Przełącznik
- W komplecie z zabezpieczeniem Tak
- Wbudowany napęd silnikowy Nie
- Opcjonalny napęd silnikowy Tak
- Stopień ochrony (IP) IP30
