Wyłącznik mocy DPX3 630 S1 3P 400A 36kA | 422500 Legrand

Producent
Legrand
Kod
1223189
EAN
3414970382665
Kod Producenta
422500

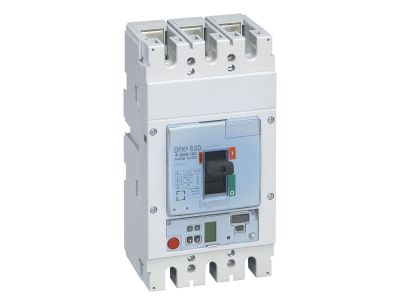

Wyłącznik mocy DPX3 630 S1 3P 400A 36kA
Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Charakterystyka ogólna

DPX³ 630 S1 wyłączniki mocy DPX³ 630 od 250 do 630 A wyzwalacz elektroniczny

- Wyłączniki zdolne do izolowania i ochrony linii niskiego napięcia

- Przystosowane do współpracy z blokami lub przekaźnikami różnicowpr.

- Dostarczane w komplecie z zaciskami śrubowymi płaskimi i przegrodami izolacyjnymi zacisków

- Wyzwalacz elektroniczny S1 regulowany (Ir, Isd)

- Ochrona przed prądem przeciąż., zwłoczna Ir=0,4-0,5-0,6-0,7-0,8-0,9-0,95-1xIn, tr=5s (przy 6xIr)

- Ochrona przed prądem zwarciowym, zwłoczna Isd=1,5-2-2,5-3-4-5-6-7-8-9-10xIr, tsd=0,1s (stały)

- Ochrona przed prądem zwarciowym bezzwłoczna If=5 kA

- Sel

- nastawa poziomu selektywności (HIGH/LOW)

- Zgodność z normą IEC/EN 60947-2

- Maksymalne napięcie znamionowe 690V~ 50 Hz

- Możliwość plombowania nastawień

Parametry produktu

DPX³ 630 S1:

- Zdolność zwarciowa Icu = 36 kA (400/415 V~)

- S1

- regulacja Ir, Isd

- Ilość biegunów: 3

- In: 400 A

  • Producent Legrand
Wyłącznik do transformatorów, generatorów i zabezp. instalacji elektrycznej
  • Znamionowy prąd ciągły Iu 400 A
  • Zakres napięcia znamionowego 220 - 690 V
  • Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz 36 kA
  • Zakres nastawy wyzwalacza przeciążeniowego 160 - 400 A
  • Zakres nastawczy wyzwalacza zwarciowego zwłocznego 240 - 4000 A
  • Zakres nastawy wyzwalacza zwarciowego 5000 - 5000 A
  • Zintegrowane zabezpieczenie przed zwarciem doziemnym Nie
  • Rodzaj podłączenia styków głównych Połączenie śrubowe
  • Budowa urządzenia Urządzenie mocowane na stałe
  • Do montażu na szynie TH Nie
  • Opcjonalny montaż na szynie DIN TH Nie
  • Liczba styków pomocniczych rozwiernych 2
  • Liczba styków pomocniczych przełącznych 2
  • Ze wskaźnikiem wyłączenia Tak
  • Z wyzwalaczem podnapięciowym Tak
  • Liczba biegunów 3
  • Umiejscowienie przyłączy obwodów głównych Strona przednia
  • Rodzaj elementu wykonawczego Przełącznik
  • W komplecie z zabezpieczeniem Tak
  • Wbudowany napęd silnikowy Nie
  • Opcjonalny napęd silnikowy Tak
  • Stopień ochrony (IP) IP30
