Wyłacznik mocy DPX3 250 EL 3P 160A 25KA | 420307 Legrand

Producent
Legrand
Kod
1110438
EAN
3245064203074
Kod Producenta
420307
Wyłacznik mocy DPX3 250 EL 3P 160A 25KA

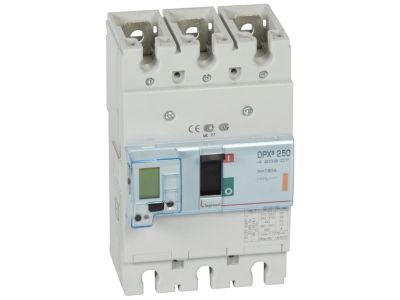

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Charakterystyka ogólna

- Wyłączniki zdolne do izolowania

- Dostarczane z zaciskami śrubowymi płaskimi max. 120 mm

- Zgodne z normą IEC 60947-2

Parametry produktu

DPX³ 250

- wykonanie stacjonarne

- Wyzwalacz przeciążeniowy

- termiczny:

- lr nastawiany od 0.4 do 1 In

- Tr nastawiany od 3 do 15 sek.

- Wyzwalacz zwarciowy

- elektromagnesowy:

- Im nastawiany od 1.5 do 10 lr

- tm nastawiany od 0 do 0.5s

- Zdolność zwarciowa Icu 25 kA (400 V~)

- Ilość biegunów: 3

- Prąd znamionowy: 160 A

  • Producent Legrand
Wyłącznik do transformatorów, generatorów i zabezp. instalacji elektrycznej
  • Znamionowy prąd ciągły Iu 160 A
  • Zakres napięcia znamionowego 220 - 690 V
  • Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz 25 kA
  • Zakres nastawy wyzwalacza przeciążeniowego 64 - 160 A
  • Zakres nastawczy wyzwalacza zwarciowego zwłocznego 96 - 1600 A
  • Zakres nastawy wyzwalacza zwarciowego 96 - 1600 A
  • Zintegrowane zabezpieczenie przed zwarciem doziemnym Nie
  • Rodzaj podłączenia styków głównych Połączenie śrubowe
  • Budowa urządzenia Urządzenie mocowane na stałe
  • Do montażu na szynie TH Tak
  • Opcjonalny montaż na szynie DIN TH Tak
  • Liczba styków pomocniczych rozwiernych 1
  • Liczba styków pomocniczych przełącznych 1
  • Ze wskaźnikiem wyłączenia Tak
  • Z wyzwalaczem podnapięciowym Tak
  • Liczba biegunów 3
  • Umiejscowienie przyłączy obwodów głównych Strona przednia
  • Rodzaj elementu wykonawczego Przełącznik
  • W komplecie z zabezpieczeniem Tak
  • Wbudowany napęd silnikowy Nie
  • Opcjonalny napęd silnikowy Tak
  • Stopień ochrony (IP) IP30
