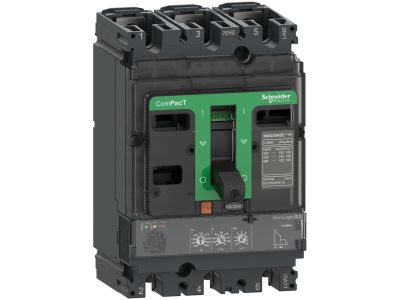

Wyłącznik mocy ComPacT NSX160F, 3P, 160A, 36kA, wyzwalacz elektroniczny MicroLogic 2.2, ComPacT NSX | C16F32D160 Schneider Electric

main product photo
Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1459677
EAN
3606481997180
Kod Producenta
C16F32D160
Dodaj do porównania
Wyłącznik mocy ComPacT NSX160F, 3P, 160A, 36kA, wyzwalacz elektroniczny MicroLogic 2.2, ComPacT NSX

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

C16F32D160 to 3-biegunowy wyłącznik mocy z serii ComPacT NSX firmy Schneider Electric o prądzie znamionowym 160A z wbudowanym zabezpieczeniem elektronicznym Micrologic 2.2. Seria wyłączników ComPacT NSX 100 do 630 zapewnia wysokie parametry, a dzięki szerokiemu zakresow i wymiennych zespołów zabezpieczeń nadaje się do większości zastosowań w dziedzinie zabezpieczeń instalacji i urządzeń elektrycznych. •Prąd znamionowy: 160A •Liczba biegunów: 3P •Zdolność wyłączania 380/415V: 36 kA •Typ wyzwalacza: Elektroniczny
  • Producent Schneider Electric
  • Wymiary 0.15m x 0.12m x 0.2m
Wyłącznik do transformatorów
  • Znamionowy prąd ciągły Iu 160 A
  • Zakres napięcia znamionowego 690 - 690
  • Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V 36 kA
  • Zakres nastawy wyzwalacza przeciążeniowego 63 - 160
  • Zakres nastawy wyzwalacza zwarciowego 2400 - 2400
  • Rodzaj podłączenia styków głównych Połączenie śrubowe
  • Opcjonalny montaż na szynie DIN TH Tak
  • Ze wskaźnikiem wyłączenia Tak
  • Liczba biegunów 3
  • Umiejscowienie przyłączy obwodów głównych Strona przednia
  • W komplecie z zabezpieczeniem Tak
  • Wbudowany napęd silnikowy Nie
  • Opcjonalny napęd silnikowy Tak
  • Stopień ochrony (IP) IP40
  • Zakres nastawczy wyzwalacza zwarciowego zwłocznego 94.5 - 1600
  • Straty mocy 27.6 W
  • Budowa urządzenia Urządzenie mocowane na stałe
  • Zintegrowane zabezpieczenie przed zwarciem doziemnym Nie
  • Do montażu na szynie TH Nie
  • Ze zintegrowanym wyzwalaczem podnapięciowym Nie
  • Rodzaj elementu wykonawczego Przełącznik

Do pobrania

Karta katalogowa.pdf (281.21 kB)
Karta charakterystyki.pdf (336.82 kB)
Instrukcja Techniczna.pdf (13.79 MB)
Deklaracja zgodności CE.pdf (374.58 kB)
Karta produktu.pdf (81.32 kB)
Dodatkowe informacje.pdf (343.19 kB)
