Alternatywny kod produktu: NZMC2-S160

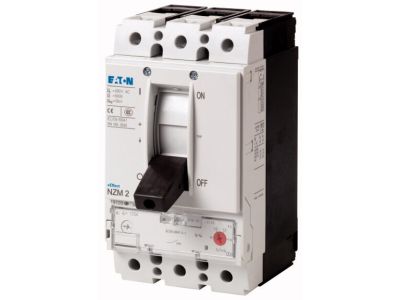

Eaton 271428 – wyłącznik kompaktowy NZMC2-S160, 3P, 160 A, 690 V AC

Eaton Moeller NZM2 160 A – magnetyczny wyłącznik kompaktowy do ochrony zwarciowej

Eaton 271428 to 3-biegunowy magnetyczny wyłącznik kompaktowy z serii Eaton Moeller NZM. Model NZMC2-S160 jest przeznaczony do ochrony obwodów przed skutkami zwarć oraz do łączenia obwodów zasilających w instalacjach niskiego napięcia. Aparat ma prąd znamionowy 160 A, napięcie znamionowe do 690 V AC i jest wykonany w ramie NZM2.

Produkt jest przeznaczony do montażu nieruchomego jako urządzenie wbudowane na stałe. Karta katalogowa wskazuje również możliwość opcjonalnego montażu na szynie DIN. Obwód główny jest podłączany za pomocą połączenia śrubowego.

Wyłącznik ma termomagnetyczny system wyzwalania oraz wyzwalacz zwarciowy. Nie posiada wyzwalacza przeciążeniowego Ir. W przypadku ochrony silników powinien być stosowany w połączeniu z odpowiednim przekaźnikiem przeciążeniowym, dobranym do parametrów silnika i całego układu napędowego.

Najważniejsze cechy produktu

• Producent: Eaton

• Seria: Eaton Moeller NZM

• Numer katalogowy: 271428

• Kod modelu: NZMC2-S160

• EAN: 4015082714284

• Typ urządzenia: magnetyczny wyłącznik kompaktowy / wyłącznik mocy

• Liczba biegunów: 3

• Prąd znamionowy: 160 A

• Napięcie znamionowe: do 690 V AC

• Napięcie znamionowe izolacji: 690 V

• Rama wyłącznika: NZM2

• System wyzwalania: termomagnetyczny

• Wyzwalacz zwarciowy: tak

• Wyzwalacz przeciążeniowy Ir: brak

• Kategoria użytkowa: A zgodnie z IEC/EN 60947-2

• Kategoria łączeniowa: AC-3

• Znamionowy prąd roboczy: 134 A przy 400 V AC-3

• Całkowity czas wyłączenia w przypadku zwarcia: poniżej 10 ms

• Trwałość mechaniczna: 20 000 łączeń

• Typ połączenia obwodu głównego: podłączenie na śrubę

• Montaż: nieruchomy, urządzenie wbudowane na stałe; opcjonalnie montaż na szynie DIN

• Wymiary: 149 × 105 × 184 mm (głębokość × szerokość × wysokość)

• Masa: 2,345 kg

• Stopień ochrony podstawowy: IP20

• Stopień ochrony części czołowej: IP40 z ramką izolacyjną lub IP66 z uchwytem obrotowym sprzęgła drzwi

• Stopień ochrony przyłączy: IP10 dla zacisku tunelowego oraz IP00 dla zakończeń, izolatorów fazy i listwy zaciskowej

• Odporność na wstrząsy: 20 g, wstrząs półsinusoidalny 20 ms

• Normy: IEC/EN 60947, IEC/EN 60947-2 oraz IEC/EN 60947-4-1 w zakresie wskazanym przez producenta

• Zgodność: RoHS
