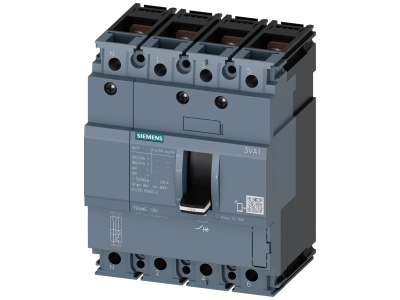

Wyłącznik MCCB_IEC_FS100_100A_4P_16KA_TM_ FTFM | 3VA1010-2ED42-0AA0 Siemens
Wyłącznik MCCB_IEC_FS100_100A_4P_16KA_TM_ FTFM
Informacja o Produkcie

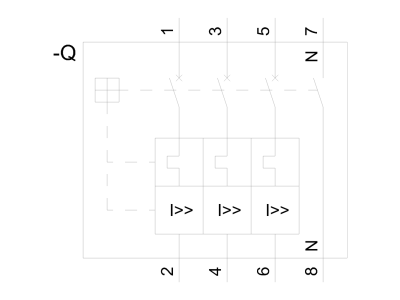

Alternatywny kod produktu: 3VA10102ED420AA0wyłącznik 3VA1 IEC Frame 100 klasa zdolności załączania B Icu=16kA przy 415V 4-bieg., ochrona instalacji TM210, FTFM, In=100A, zabezpieczenie od przeciążeń Ir=100A nastawiony na stałe zabezpieczenie przeciwzwarciowe Ii=10 x In przewód neutralny bez ochrony przyłącze płaskie śrubowe Wyłącznik kompaktowy 3VA1 do ochrony rozrusznika. Wyłączniki kompaktowe 3VA firmy Siemens, jako ważny element składowy komponentów ochrony SENTRON dla zastosowań przemysłowych oraz w zakresie infrastruktury, zapewniają skuteczną ochronę urządzeń, rozruszników i silników poprzez pewność wyłączenia w razie przeciążenia i zwarcia. Wyłączniki kompaktowe 3VA wyznaczają przy tym nowe standardy elastyczności i modułowej różnorodności wyposażenia. Jednolite wyposażenie dodatkowe dla kilku wielkości we wszystkich seriach wyłącznika kompaktowego 3VA1 i 3VA2. Cechy tej wersji wyłącznika kompaktowego 3VA to przede wszystkim: 1. Zwarta budowa. 2. Dostępny jako wariant z funkcją rozruchowego wyłącznika ochronnego zabezpieczającego silniki elektryczne przed zwarciem. 3. Dostępność w wersji 3-bieg. 4. W zależności od wielkości: Znamionowy prąd roboczy od 32 A do 200 A. 5. Możliwości przełączania w zakresie 55–70 kA przy 415 V AC. 6. Możliwość montażu stałego i techniką wtykową. 7. Wyposażenie serii w termomagnetyczny wyzwalacz przeciążeniowy.8. Modułowe i łatwe w montażu wewnętrzne wyposażenie dodatkowe o różnorodnych funkcjach. 9. Wspólna platforma wyposażenia dla wszystkich wyłączników kompaktowych 3VA.
- Producent Siemens

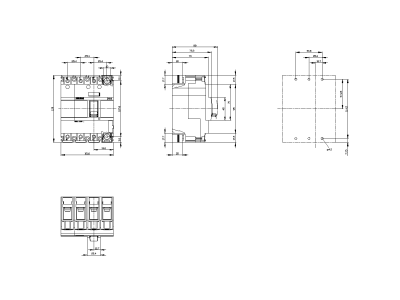

- Wymiary 0.119m x 0.116m x 0.15m
Wyłącznik do transformatorów, generatorów i zabezp. instalacji elektrycznej
- Znamionowy prąd ciągły Iu 100 A
- Zakres napięcia znamionowego 690 - 690 V
- Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz 16 kA
- Zakres nastawy wyzwalacza przeciążeniowego 100 - 100 A
- Zakres nastawy wyzwalacza zwarciowego 1000 - 1000 A
- Zintegrowane zabezpieczenie przed zwarciem doziemnym Nie
- Rodzaj podłączenia styków głównych Połączenie śrubowe
- Budowa urządzenia Urządzenie mocowane na stałe
- Do montażu na szynie TH Tak
- Opcjonalny montaż na szynie DIN TH Tak
- Liczba biegunów 4
- Umiejscowienie przyłączy obwodów głównych Strona przednia
- Rodzaj elementu wykonawczego Dźwignia
- W komplecie z zabezpieczeniem Tak
- Opcjonalny napęd silnikowy Nie
- Stopień ochrony (IP) IP40
