Wyłącznik EASYPACT CVS 4P 160A 36kA 380/415VAC wyzwalacz termo-magnetyczny | LV516353 Schneider Electric

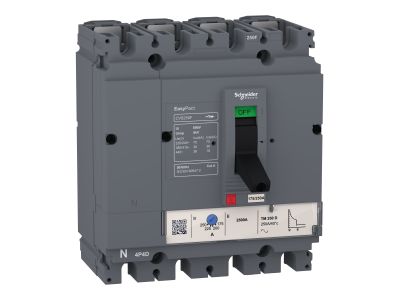

main product photo
Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1079762
EAN
3606480229381
Kod Producenta
LV516353
Dodaj do porównania
Wyłącznik EASYPACT CVS 4P 160A 36kA 380/415VAC wyzwalacz termo-magnetyczny

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Symbol zdolności zwarciowej:F rodzaj sieci:AC zgodnie z IEC 60947 technologia wyzwalacza: termomagnetyczny zabezpieczenie przeciążeniowe (cieplne), zabezpieczenie zwarciowe (magnetyczne).
  • Producent Schneider Electric
  • Wymiary 0.145m x 0.135m x 0.19m
  • Seria producenta Easypact CVS
Wyłącznik do transformatorów, generatorów i zabezp. instalacji elektrycznej
  • Znamionowy prąd ciągły Iu 160 A
  • Zakres napięcia znamionowego 440 - 440
  • Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz 36 kA
  • Zakres nastawy wyzwalacza przeciążeniowego 112 - 160
  • Zakres nastawy wyzwalacza zwarciowego 1250 - 1250
  • Zintegrowane zabezpieczenie przed zwarciem doziemnym Nie
  • Rodzaj podłączenia styków głównych Połączenie bolcowe
  • Budowa urządzenia Urządzenie mocowane na stałe
  • Do montażu na szynie TH Nie
  • Opcjonalny montaż na szynie DIN TH Nie
  • Liczba styków pomocniczych rozwiernych 4
  • Liczba styków pomocniczych zwiernych 4
  • Liczba styków pomocniczych przełącznych 4
  • Ze wskaźnikiem wyłączenia Nie
  • Z wyzwalaczem podnapięciowym Tak
  • Liczba biegunów 4
  • Umiejscowienie przyłączy obwodów głównych Strona przednia
  • Rodzaj elementu wykonawczego Przełącznik
  • W komplecie z zabezpieczeniem Tak
  • Wbudowany napęd silnikowy Tak
  • Opcjonalny napęd silnikowy Tak
  • Stopień ochrony (IP) IP40

Do pobrania

Karta katalogowa.pdf (449.73 kB)
Karta charakterystyki.pdf (367.25 kB)
Instrukcja Techniczna.pdf (7.81 MB)
Dodatkowe informacje.pdf (447.21 kB)
