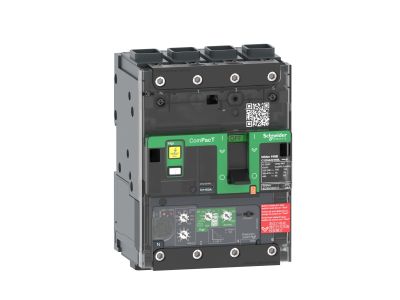

Wyłącznik ComPacT NSXm, NSXm 25kA Vigi 100A 4P EverLink | C11B44V100L Schneider Electric

main product photo
Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1545806
EAN
3606481992581
Kod Producenta
C11B44V100L
Dodaj do porównania
Wyłącznik ComPacT NSXm, NSXm 25kA Vigi 100A 4P EverLink

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

ComPacT NSXm100B to kompletny, stacjonarny 4-biegunowy wyłącznik zaprojektowany z myślą o optymalizacji przestrzeni i zdolności wyłączania. Zdolność wyłączania (Icu) wynosi 25 kA rms przy 415 VAC 50/60 Hz. Napięcie robocze wynosi 440VAC 50/60Hz. Wprowadza nowe funkcje, takie jak technologia złączy Everlink. Oferuje wbudowaną możliwość montażu na szynie i płycie DIN oraz widoczne z zewnątrz sprężynowe elementy pomocnicze. Ten 4-polowy wyłącznik różnicowoprądowy (ELCB) jest jednym z najmniejszych na rynku. Wymiary to 108 mm (szer.) x 144 mm (wys.) x 80 mm (gł.). Zapewnia zgodność z normami międzynarodowymi (IEC 60947/CCC/EAC) i specyfikacjami morskimi.
  • Producent Schneider Electric
  • Wymiary 0.13m x 0.15m x 0.19m
Wyłącznik do transformatorów
  • Znamionowy prąd ciągły Iu 100 A
  • Zakres napięcia znamionowego 440 - 440 V
  • Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V 25 kA
  • Zakres nastawy wyzwalacza przeciążeniowego 40 - 100 A
  • Zakres nastawczy wyzwalacza zwarciowego zwłocznego 60 - 1000 A
  • Zakres nastawy wyzwalacza zwarciowego 1500 - 1500 A
  • Zintegrowane zabezpieczenie przed zwarciem doziemnym Tak
  • Rodzaj podłączenia styków głównych Połączenie śrubowe
  • Budowa urządzenia Urządzenie mocowane na stałe
  • Do montażu na szynie TH Tak
  • Opcjonalny montaż na szynie DIN TH Nie
  • Ze wskaźnikiem wyłączenia Tak
  • Liczba biegunów 4
  • Umiejscowienie przyłączy obwodów głównych Strona przednia
  • Rodzaj elementu wykonawczego Przełącznik
  • W komplecie z zabezpieczeniem Tak
  • Wbudowany napęd silnikowy Nie
  • Opcjonalny napęd silnikowy Nie
  • Stopień ochrony (IP) IP40
  • Straty mocy 19.2 W
