Wyłącznik, ComPacT NSXm, 36kA, TM80D, 4P/3D, EverLink | C11F6TM080L Schneider Electric

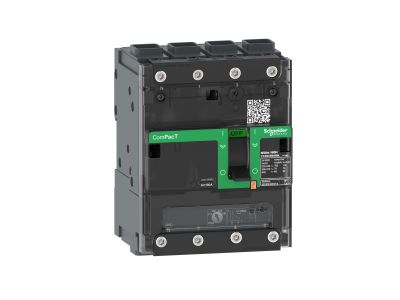

main product photo
Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1506295
EAN
3606481990723
Kod Producenta
C11F6TM080L
Dodaj do porównania
Wyłącznik, ComPacT NSXm, 36kA, TM80D, 4P/3D, EverLink

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Jest to wyłącznik automatyczny w obudowie kompaktowej ComPacT NSXm, 80 A, 36 kA przy 415VAC, do wszystkich standardowych zastosowań nn. Oferuje nowe funkcje, takie jak technologia Everlink, szyna DIN i możliwość montażu na płycie. Zawiera nowe sprężynowe elementy pomocnicze widoczne z zewnątrz. ComPacT NSXm jest jednym z najmniejszych wyłączników MCCB na rynku, 108 mm (szer.) x 137 mm (wys.) x 80 mm (gł.). Jest to wersja 4-biegunowa z wbudowanym wyzwalaczem termiczno-magnetycznym. Zapewnia zgodność z normami międzynarodowymi (IEC 60947/CCC/EAC) i specyfikacjami morskimi.
  • Producent Schneider Electric
  • Wymiary 0.12m x 0.12m x 0.22m
Wyłącznik do transformatorów
  • Znamionowy prąd ciągły Iu 80 A
  • Zakres napięcia znamionowego 690 - 690 V
  • Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V 36 kA
  • Zakres nastawy wyzwalacza przeciążeniowego 56 - 80 A
  • Zakres nastawy wyzwalacza zwarciowego 1000 - 1000 A
  • Zintegrowane zabezpieczenie przed zwarciem doziemnym Nie
  • Rodzaj podłączenia styków głównych Połączenie śrubowe
  • Budowa urządzenia Urządzenie mocowane na stałe
  • Do montażu na szynie TH Tak
  • Opcjonalny montaż na szynie DIN TH Nie
  • Ze wskaźnikiem wyłączenia Tak
  • Liczba biegunów 4
  • Umiejscowienie przyłączy obwodów głównych Strona przednia
  • Rodzaj elementu wykonawczego Przełącznik
  • W komplecie z zabezpieczeniem Tak
  • Wbudowany napęd silnikowy Nie
  • Opcjonalny napęd silnikowy Nie
  • Stopień ochrony (IP) IP40
  • Straty mocy 23.2 W

Do pobrania

Karta katalogowa.pdf (234.63 kB)
Karta charakterystyki.pdf (323.41 kB)
Instrukcja Techniczna.pdf (18.35 MB)
Deklaracja zgodności CE.pdf (380.45 kB)
