Wyłącznik ComPacT NSXm, 36kA, TM63D, 4P/4D | C11F4TM063B Schneider Electric

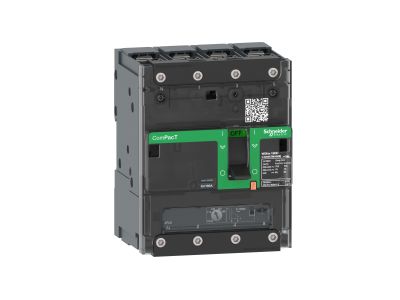

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1545840
EAN
3606481991119
Kod Producenta
C11F4TM063B
Wyłącznik ComPacT NSXm, 36kA, TM63D, 4P/4D

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

Urządzenie ComPacT NSXm to 4-biegunowy wyłącznik automatyczny zaprojektowany z myślą o optymalizacji przestrzeni i zdolności wyłączania. Prąd znamionowy (In) wynosi 63 A. Zdolność wyłączania (Icu) wynosi 36 kA rms przy napięciu 415 V AC, 50/60 Hz. Napięcie robocze wynosi 690 V AC przy częstotliwości 50/60 Hz. Podłączenia zasilające realizowane są za pomocą końcówek zaciskowych lub połączeń szynowych. Produkt można zamontować na szynie DIN lub płycie montażowej. Urządzenie wyposażone jest w nowe, widoczne z zewnątrz elementy pomocnicze typu sprężynowego. Wyłącznik ten posiada termomagnetyczny mechanizm wyzwalający. Wymiary wynoszą 108 mm (szer.) x 137 mm (wys.) x 80 mm (gł.). Urządzenie zapewnia zgodność z normami międzynarodowymi (IEC 60947/CCC/EAC) oraz specyfikacjami morskimi. ComPacT NSXm stanowi część globalnego programu środowiskowego firmy Schneider Electric.

  • Producent Schneider Electric
  • Wymiary 0.12m x 0.13m x 0.22m
Wyłącznik do transformatorów
  • Znamionowy prąd ciągły Iu 63 A
  • Zakres napięcia znamionowego 690 - 690 V
  • Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V 36 kA
  • Zakres nastawy wyzwalacza przeciążeniowego 44.1 - 63 A
  • Zakres nastawy wyzwalacza zwarciowego 800 - 800 A
  • Zintegrowane zabezpieczenie przed zwarciem doziemnym Nie
  • Rodzaj podłączenia styków głównych Połączenie śrubowe
  • Budowa urządzenia Urządzenie mocowane na stałe
  • Do montażu na szynie TH Tak
  • Opcjonalny montaż na szynie DIN TH Nie
  • Ze wskaźnikiem wyłączenia Tak
  • Liczba biegunów 4
  • Umiejscowienie przyłączy obwodów głównych Strona przednia
  • Rodzaj elementu wykonawczego Przełącznik
  • W komplecie z zabezpieczeniem Tak
  • Wbudowany napęd silnikowy Nie
  • Opcjonalny napęd silnikowy Nie
  • Stopień ochrony (IP) IP40
  • Straty mocy 22.8 W
