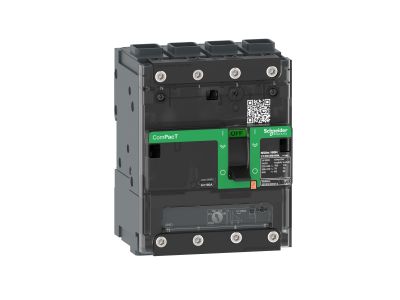

Wyłącznik ComPacT NSXm, 25kA, TM125D, 4P/3D, EverLink | C12B6TM125L Schneider Electric
Informacja o Produkcie
Urządzenie ComPacT NSXm to 4-biegunowy wyłącznik automatyczny zaprojektowany z myślą o optymalizacji przestrzeni i zdolności wyłączania. Prąd znamionowy (In) wynosi 125 A. Zdolność wyłączania (Icu) wynosi 25 kA rms przy napięciu 415 V AC, 50/60 Hz. Napięcie robocze wynosi 440 V AC, 50/60 Hz. Urządzenie wprowadza nowe funkcje, takie jak technologia złączy Everlink. Produkt można zamontować na szynie DIN lub płycie montażowej. Posiada on wbudowane nowe elementy pomocnicze typu sprężynowego, widoczne z zewnątrz. Wyłącznik ten jest wyposażony w termomagnetyczny mechanizm wyzwalający. Wymiary wynoszą 108 mm (szer.) x 137 mm (wys.) x 80 mm (gł.). Urządzenie zapewnia zgodność z międzynarodowymi normami (IEC 60947/CCC/EAC) oraz specyfikacjami morskimi. ComPacT NSXm stanowi część globalnego programu środowiskowego firmy Schneider Electric.
- Producent Schneider Electric
- Wymiary 0.13m x 0.12m x 0.22m
- Znamionowy prąd ciągły Iu 125 A
- Zakres napięcia znamionowego 690 - 690 V
- Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V 25 kA
- Zakres nastawy wyzwalacza przeciążeniowego 87.5 - 125 A
- Zakres nastawy wyzwalacza zwarciowego 1250 - 1250 A
- Zintegrowane zabezpieczenie przed zwarciem doziemnym Nie
- Rodzaj podłączenia styków głównych Połączenie śrubowe
- Budowa urządzenia Urządzenie mocowane na stałe
- Do montażu na szynie TH Tak
- Opcjonalny montaż na szynie DIN TH Nie
- Ze wskaźnikiem wyłączenia Tak
- Liczba biegunów 4
- Umiejscowienie przyłączy obwodów głównych Strona przednia
- Rodzaj elementu wykonawczego Przełącznik
- W komplecie z zabezpieczeniem Tak
- Wbudowany napęd silnikowy Nie
- Opcjonalny napęd silnikowy Nie
- Stopień ochrony (IP) IP40
- Straty mocy 37.2 W
