Wyłącznik ComPacT NSX250H 70kA AC 3P3D 250A 2.2 | C25H32D250 Schneider Electric

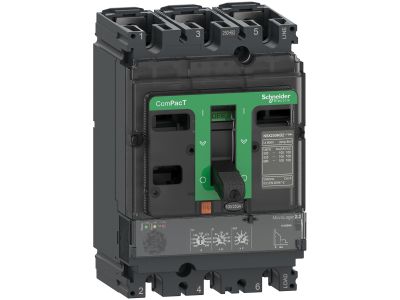

main product photo
Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1433780
EAN
3606481998651
Kod Producenta
C25H32D250
Dodaj do porównania
Wyłącznik ComPacT NSX250H 70kA AC 3P3D 250A 2.2

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

ComPacT NSX250H to kompletny 3-biegunowy, stacjonarny wyłącznik zaprojektowany z myślą o optymalizacji przestrzeni i zdolności wyłączania. Jest to optymalny wybór dla wszystkich standardowych i specyficznych zastosowań. Zdolność wyłączania (Icu) wynosi 70 kA (wartość skuteczna) przy 415 VAC 50/60 Hz. Napięcie robocze wynosi 690VAC 50/60Hz. Ten produkt zawiera elektroniczny wyzwalacz MicroLogic 2.2 o mocy znamionowej 250 A. Wyzwalacz MicroLogic 2.2 zapewnia regulowane zabezpieczenia długo- i krótkoterminowe oraz stałą ochronę natychmiastową. Wersja 3-biegunowa (105 mm x 161 mm x 86 mm) jest wyposażona w szereg opcjonalnych funkcji i akcesoriów. Jest on zgodny z normami międzynarodowymi (IEC 60947), CCC, EAC i specyfikacjami morskimi. ComPacT NSX250H jest elementem architektury zasilania EcoStruxure Power firmy Schneider Electric.
  • Producent Schneider Electric
  • Wymiary 0.15m x 0.14m x 0.19m
Wyłącznik do transformatorów
  • Znamionowy prąd ciągły Iu 250 A
  • Zakres napięcia znamionowego 690 - 690 V
  • Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V 70 kA
  • Zakres nastawy wyzwalacza przeciążeniowego 100 - 250 A
  • Zakres nastawczy wyzwalacza zwarciowego zwłocznego 150 - 2500 A
  • Zakres nastawy wyzwalacza zwarciowego 3000 - 3000 A
  • Zintegrowane zabezpieczenie przed zwarciem doziemnym Nie
  • Rodzaj podłączenia styków głównych Połączenie śrubowe
  • Budowa urządzenia Urządzenie mocowane na stałe
  • Do montażu na szynie TH Nie
  • Opcjonalny montaż na szynie DIN TH Tak
  • Ze wskaźnikiem wyłączenia Tak
  • Liczba biegunów 3
  • Umiejscowienie przyłączy obwodów głównych Strona przednia
  • Rodzaj elementu wykonawczego Przełącznik
  • W komplecie z zabezpieczeniem Tak
  • Wbudowany napęd silnikowy Nie
  • Opcjonalny napęd silnikowy Tak
  • Stopień ochrony (IP) IP40
  • Straty mocy 52.8 W
  • Ze zintegrowanym wyzwalaczem podnapięciowym Nie
