Wyłącznik ComPacT NSX NSX630F 36kA DC 4P 500A TMD | C63F4TM500D Schneider Electric

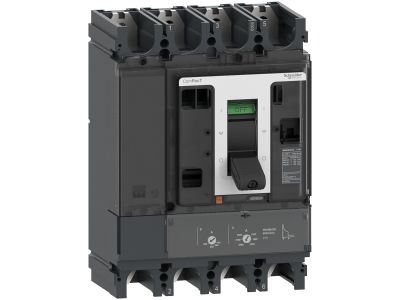

main product photo
Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1546077
EAN
3606482003408
Kod Producenta
C63F4TM500D
Dodaj do porównania
Wyłącznik ComPacT NSX NSX630F 36kA DC 4P 500A TMD

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

ComPacT NSX 500F to 4-biegunowy wyłącznik zaprojektowany w celu optymalizacji przestrzeni, o wysokiej zdolności wyłączania. Jest optymalnym wyborem dla wszystkich aplikacji prądu stałego. Zdolność zwarciowa (Icu) wynosi 36kA przy 750VDC, a napięcie robocze 750VDC. Produkt został wyposażony w wyzwalacz termomagnetyczny (TM-DC) o wartości znamionowej 500A. Wyzwalacz TM-DC zapewnia regulowane termiczne zabezpieczenie przed przeciążeniem i regulowane zabezpieczenie magnetyczne. Wymiary urządzenia wynoszą 255 mm x 185 mm x 110 mm (wys. x szer. x gł.). Jest zgodny z międzynarodowymi normami EN/IEC 60947.
  • Producent Schneider Electric
  • Wymiary 0.2m x 0.147m x 0.291m
Wyłącznik do transformatorów
  • Znamionowy prąd ciągły Iu 500 A
  • Zakres napięcia znamionowego 750 - 750 V
  • Zakres nastawy wyzwalacza przeciążeniowego 350 - 500 A
  • Zakres nastawczy wyzwalacza zwarciowego zwłocznego 1250 - 2500 A
  • Zintegrowane zabezpieczenie przed zwarciem doziemnym Nie
  • Rodzaj podłączenia styków głównych Połączenie śrubowe
  • Budowa urządzenia Urządzenie mocowane na stałe
  • Do montażu na szynie TH Nie
  • Opcjonalny montaż na szynie DIN TH Nie
  • Ze wskaźnikiem wyłączenia Tak
  • Liczba biegunów 4
  • Umiejscowienie przyłączy obwodów głównych Strona przednia
  • Rodzaj elementu wykonawczego Przełącznik
  • W komplecie z zabezpieczeniem Tak
  • Wbudowany napęd silnikowy Nie
  • Opcjonalny napęd silnikowy Tak
  • Stopień ochrony (IP) IP3X
  • Zakres nastawy wyzwalacza zwarciowego 1250 - 2500 A
  • Ze zintegrowanym wyzwalaczem podnapięciowym Nie
