Wyłącznik, ComPacT NSX, NSX160M AC/DC, TM160D, 2P2D, 40kA | C16M2TM160 Schneider Electric

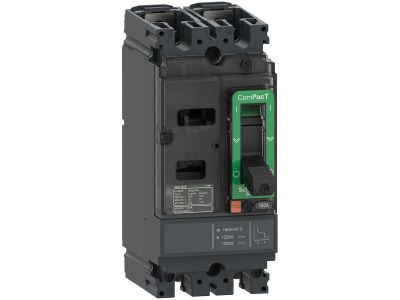

main product photo
Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1873078
EAN
3606481995933
Kod Producenta
C16M2TM160
Dodaj do porównania
Wyłącznik, ComPacT NSX, NSX160M AC/DC, TM160D, 2P2D, 40kA

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

ComPacT NSX 160M to 2-biegunowy wyłącznik zaprojektowany w celu optymalizacji przestrzeni, o wysokiej zdolności wyłączania. Jest optymalnym wyborem dla standardowych i wymagających aplikacji prądu stałego. Zdolność zwarciowa (Icu) wynosi 25kA przy 240VAC 50/60Hz, a napięcie robocze 277VAC 50/60Hz. Produkt został wyposażony w wyzwalacz termomagnetyczny (TMD) o wartości znamionowej 160A. Wyzwalacz TMD zapewnia stałe termiczne zabezpieczenie przed przeciążeniem i stałe zabezpieczenie magnetyczne. Wymiary urządzenia wynoszą 161 mm x 70 mm x 86 mm (wys. x szer. x gł.). Jest zgodny z międzynarodowymi normami (EN/IEC 60947), CCC, EAC i specyfikacjami morskimi.
  • Producent Schneider Electric
Wyłącznik do transformatorów, generatorów i zabezp. instalacji elektrycznej
  • Znamionowy prąd ciągły Iu 160 A
  • Zakres napięcia znamionowego 690 - 690 V
  • Znamionowa zwarciowa zdolność łączeniowa lcu przy 400 V, 50 Hz 25 kA
  • Zakres nastawy wyzwalacza przeciążeniowego 128 - 160 A
  • Zakres nastawy wyzwalacza zwarciowego 1250 - 1250 A
  • Zintegrowane zabezpieczenie przed zwarciem doziemnym Nie
  • Rodzaj podłączenia styków głównych Połączenie śrubowe
  • Budowa urządzenia Urządzenie mocowane na stałe
  • Do montażu na szynie TH Nie
  • Opcjonalny montaż na szynie DIN TH Tak
  • Ze wskaźnikiem wyłączenia Tak
  • Liczba biegunów 2
  • Umiejscowienie przyłączy obwodów głównych Strona przednia
  • Rodzaj elementu wykonawczego Przełącznik
  • W komplecie z zabezpieczeniem Tak
  • Wbudowany napęd silnikowy Nie
  • Opcjonalny napęd silnikowy Tak
  • Stopień ochrony (IP) IP40
