Wyłącznik ComPacT NSX, NSX160H Mic2.2 160A 3P, 70kA | C16H32D160 Schneider Electric

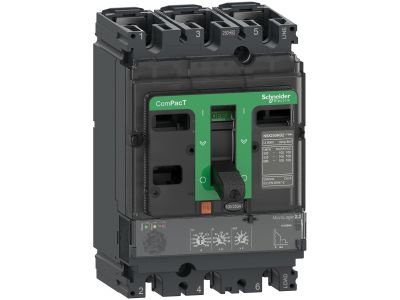

main product photo
Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1474145
EAN
3606481998620
Kod Producenta
C16H32D160
Dodaj do porównania
Wyłącznik ComPacT NSX, NSX160H Mic2.2 160A 3P, 70kA

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

ComPacT NSX160H to kompletny, stacjonarny 3-biegunowy wyłącznik zaprojektowany z myślą o optymalizacji przestrzeni i zdolności wyłączania. Jest to optymalny wybór dla wszystkich standardowych i specyficznych zastosowań. Zdolność wyłączania (Icu) wynosi 70 kA (wartość skuteczna) przy 415 VAC 50/60 Hz. Napięcie robocze wynosi 690VAC 50/60Hz. Ten produkt zawiera elektroniczny wyzwalacz MicroLogic 2.2 o mocy znamionowej 160 A. Wyzwalacz MicroLogic 2.2 zapewnia regulowane zabezpieczenia długo- i krótkoterminowe oraz stałą ochronę natychmiastową. Wersja 3-biegunowa (105 mm x 161 mm x 86 mm) jest wyposażona w szereg opcjonalnych funkcji i akcesoriów. Jest on zgodny z normami międzynarodowymi (IEC 60947), CCC, EAC i specyfikacjami morskimi. ComPacT NSX160H jest elementem architektury zasilania EcoStruxure Power Schneider Electric.
  • Producent Schneider Electric
  • Wymiary 0.11m x 0.14m x 0.192m
Wyłącznik do transformatorów
  • Znamionowy prąd ciągły Iu 160 A
  • Zakres napięcia znamionowego 690 - 690 V
  • Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V 70 kA
  • Zakres nastawy wyzwalacza przeciążeniowego 63 - 160 A
  • Zakres nastawczy wyzwalacza zwarciowego zwłocznego 94.5 - 1600 A
  • Zakres nastawy wyzwalacza zwarciowego 2400 - 2400 A
  • Zintegrowane zabezpieczenie przed zwarciem doziemnym Nie
  • Rodzaj podłączenia styków głównych Połączenie śrubowe
  • Budowa urządzenia Urządzenie mocowane na stałe
  • Do montażu na szynie TH Nie
  • Opcjonalny montaż na szynie DIN TH Tak
  • Ze wskaźnikiem wyłączenia Tak
  • Liczba biegunów 3
  • Umiejscowienie przyłączy obwodów głównych Strona przednia
  • Rodzaj elementu wykonawczego Przełącznik
  • W komplecie z zabezpieczeniem Tak
  • Wbudowany napęd silnikowy Nie
  • Opcjonalny napęd silnikowy Tak
  • Stopień ochrony (IP) IP40
  • Straty mocy 27.6 W
  • Ze zintegrowanym wyzwalaczem podnapięciowym Nie
