Wyłącznik, ComPacT NSX, NSX100M AC/DC, TM100D, 1P1D, 40kA | C10M1TM100 Schneider Electric

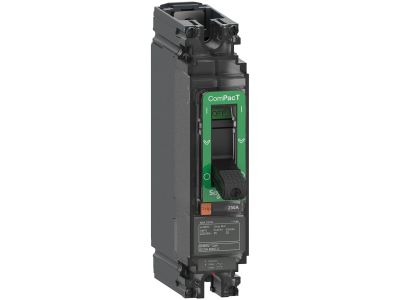

main product photo
Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1874536
EAN
3606481995803
Kod Producenta
C10M1TM100
Dodaj do porównania
Wyłącznik, ComPacT NSX, NSX100M AC/DC, TM100D, 1P1D, 40kA

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

ComPacT NSX 100M to 1-biegunowy wyłącznik zaprojektowany w celu optymalizacji przestrzeni, o wysokiej zdolności wyłączania. Jest optymalnym wyborem dla standardowych i wymagających aplikacji prądu stałego. Zdolność zwarciowa (Icu) wynosi 40kA przy 240VAC 50/60Hz, a napięcie robocze 277VAC 50/60Hz. Produkt został wyposażony w wyzwalacz termomagnetyczny (TMD) o wartości znamionowej 16A. Wyzwalacz TMD zapewnia stałe termiczne zabezpieczenie przed przeciążeniem i stałe zabezpieczenie magnetyczne. Wymiary urządzenia wynoszą 161 mm x 35 mm x 86 mm (wys. x szer. x gł.). Jest zgodny z międzynarodowymi normami (EN/IEC 60947), CCC, EAC i specyfikacjami morskimi.
  • Producent Schneider Electric
Wyłącznik do transformatorów, generatorów i zabezp. instalacji elektrycznej
  • Znamionowy prąd ciągły Iu 100 A
  • Zakres napięcia znamionowego 277 - 277 V
  • Zakres nastawy wyzwalacza przeciążeniowego 80 - 100 A
  • Zakres nastawy wyzwalacza zwarciowego 800 - 800 A
  • Zintegrowane zabezpieczenie przed zwarciem doziemnym Nie
  • Rodzaj podłączenia styków głównych Połączenie śrubowe
  • Budowa urządzenia Urządzenie mocowane na stałe
  • Do montażu na szynie TH Nie
  • Opcjonalny montaż na szynie DIN TH Tak
  • Ze wskaźnikiem wyłączenia Tak
  • Liczba biegunów 1
  • Umiejscowienie przyłączy obwodów głównych Strona przednia
  • Rodzaj elementu wykonawczego Przełącznik
  • W komplecie z zabezpieczeniem Tak
  • Wbudowany napęd silnikowy Nie
  • Opcjonalny napęd silnikowy Tak
  • Stopień ochrony (IP) IP40

Do pobrania

Karta katalogowa.pdf (221.54 kB)
Karta charakterystyki.pdf (592.08 kB)
Instrukcja Techniczna.pdf (5.77 MB)
Deklaracja zgodności CE.pdf (369.29 kB)
Dodatkowe informacje.pdf (292.08 kB)
