Wyłącznik ComPacT NSX NSX100HB2 TM100D 3P, 100kA | C10W3TM100 Schneider Electric

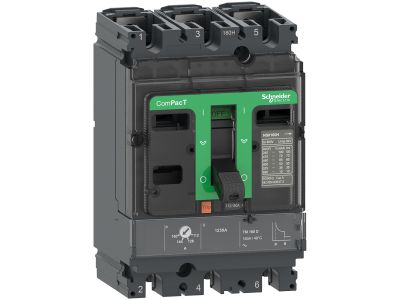

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1512780
EAN
3606482002142
Kod Producenta
C10W3TM100
Wyłącznik ComPacT NSX NSX100HB2 TM100D 3P, 100kA

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

ComPacT NSX100HB2 to kompletny, trójbiegunowy, trójfazowy wyłącznik stały, zaprojektowany z myślą o optymalizacji przestrzeni i zdolności wyłączania. Stanowi on optymalny wybór do wszystkich zastosowań standardowych i specjalistycznych. Zdolność wyłączania (Icu) wynosi 100 kA rms przy napięciu 500 V AC, 50/60 Hz oraz 100 kA rms przy napięciu 690 V AC, 50/60 Hz. Napięcie robocze wynosi 690 V AC, 50/60 Hz. Produkt ten wyposażony jest w termomagnetyczny mechanizm wyzwalający (TMD) o wartości znamionowej 100 A. Mechanizm TMD zapewnia regulowaną termiczną ochronę przed przeciążeniem oraz stałą ochronę magnetyczną. Ta wersja 3-biegunowa (105 mm x 161 mm x 86 mm) jest dostępna z szeroką gamą opcjonalnych funkcji i akcesoriów. Urządzenie jest zgodne z normami międzynarodowymi (IEC 60947), certyfikatami CCC i EAC oraz specyfikacjami morskimi. ComPacT NSX100HB2 stanowi część architektury EcoStruxure Power firmy Schneider Electric.

  • Producent Schneider Electric
  • Wymiary 0.11m x 0.14m x 0.2m
Wyłącznik do transformatorów
  • Znamionowy prąd ciągły Iu 100 A
  • Zakres napięcia znamionowego 690 - 690 V
  • Zakres nastawy wyzwalacza przeciążeniowego 70 - 100 A
  • Zintegrowane zabezpieczenie przed zwarciem doziemnym Nie
  • Rodzaj podłączenia styków głównych Połączenie śrubowe
  • Budowa urządzenia Urządzenie mocowane na stałe
  • Do montażu na szynie TH Nie
  • Opcjonalny montaż na szynie DIN TH Tak
  • Ze wskaźnikiem wyłączenia Tak
  • Liczba biegunów 3
  • Umiejscowienie przyłączy obwodów głównych Strona przednia
  • Rodzaj elementu wykonawczego Przełącznik
  • W komplecie z zabezpieczeniem Tak
  • Wbudowany napęd silnikowy Nie
  • Opcjonalny napęd silnikowy Tak
  • Stopień ochrony (IP) IP40
  • Zakres nastawy wyzwalacza zwarciowego 800 - 800 A
  • Straty mocy 26.4 W
  • Ze zintegrowanym wyzwalaczem podnapięciowym Nie
