Wyłącznik, ComPacT NSX, NSX100F AC/DC, TM50D, 2P2D, 18kA | C10F2TM050 Schneider Electric

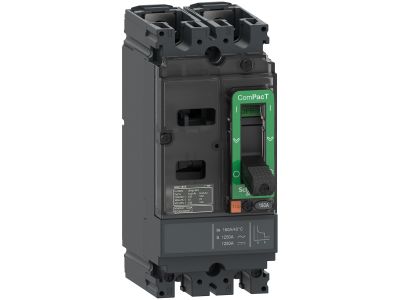

main product photo
Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1700082
EAN
3606481995421
Kod Producenta
C10F2TM050
Dodaj do porównania
Wyłącznik, ComPacT NSX, NSX100F AC/DC, TM50D, 2P2D, 18kA

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

ComPacT NSX 100F to 2-biegunowy wyłącznik zaprojektowany w celu optymalizacji przestrzeni, o wysokiej zdolności wyłączania. Jest optymalnym wyborem dla standardowych i wymagających aplikacji prądu stałego. Zdolność zwarciowa (Icu) wynosi 18kA przy 415VAC 50/60Hz, a napięcie robocze 690VAC 50/60Hz. Produkt został wyposażony w wyzwalacz termomagnetyczny (TMD) o wartości znamionowej 50A. Wyzwalacz TMD zapewnia stałe termiczne zabezpieczenie przed przeciążeniem i stałe zabezpieczenie magnetyczne. Wymiary urządzenia wynoszą 161 mm x 70 mm x 86 mm (wys. x szer. x gł.). Jest zgodny z międzynarodowymi normami (EN/IEC 60947), CCC, EAC i specyfikacjami morskimi.
  • Producent Schneider Electric
  • Wymiary 0.13m x 0.08m x 0.18m
Wyłącznik do transformatorów, generatorów i zabezp. instalacji elektrycznej
  • Znamionowy prąd ciągły Iu 50 A
  • Zakres napięcia znamionowego 690 - 690 V
  • Zakres nastawy wyzwalacza przeciążeniowego 80 - 100 A
  • Zakres nastawy wyzwalacza zwarciowego 500 - 500 A
  • Zintegrowane zabezpieczenie przed zwarciem doziemnym Nie
  • Rodzaj podłączenia styków głównych Połączenie śrubowe
  • Budowa urządzenia Urządzenie mocowane na stałe
  • Do montażu na szynie TH Nie
  • Opcjonalny montaż na szynie DIN TH Tak
  • Ze wskaźnikiem wyłączenia Tak
  • Liczba biegunów 2
  • Umiejscowienie przyłączy obwodów głównych Strona przednia
  • Rodzaj elementu wykonawczego Przełącznik
  • W komplecie z zabezpieczeniem Tak
  • Wbudowany napęd silnikowy Nie
  • Opcjonalny napęd silnikowy Tak
  • Stopień ochrony (IP) IP40

Do pobrania

Karta katalogowa.pdf (256.93 kB)
Karta charakterystyki.pdf (592.08 kB)
Instrukcja Techniczna.pdf (13.28 MB)
Deklaracja zgodności CE.pdf (369.29 kB)
Dodatkowe informacje.pdf (292.08 kB)
