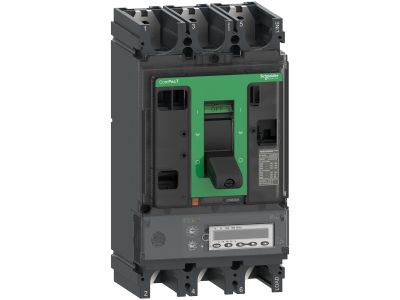

Wyłącznik ComPacT NSX, 400R, Mic6.3E, 400A, 3P, 200kA | C40R36E400 Schneider Electric

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1546046
EAN
3606481988812
Kod Producenta
C40R36E400
Wyłącznik ComPacT NSX, 400R, Mic6.3E, 400A, 3P, 200kA

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

ComPacT NSX400R to kompletny, trójbiegunowy, stały wyłącznik automatyczny zaprojektowany z myślą o optymalizacji przestrzeni i zdolności wyłączania. Stanowi on optymalny wybór do wszystkich zastosowań standardowych i specjalistycznych. Zdolność wyłączania (Icu) wynosi 200 kA rms przy napięciu 415 V AC, 50/60 Hz oraz 45 kA rms przy napięciu 690 V AC, 50/60 Hz. Napięcie robocze wynosi 690 V AC, 50/60 Hz. Produkt ten wyposażony jest w elektroniczny moduł wyzwalający MicroLogic 6.3 E o prądzie znamionowym 400 A, z regulowaną ochroną przed zwarciem doziemnym (z pozycją wyłączenia). Moduł wyzwalający MicroLogic 6.3 E zapewnia regulowaną ochronę długotrwałą, krótkotrwałą oraz natychmiastową. MicroLogic 6.3 E posiada wbudowany wyświetlacz służący do precyzyjnej regulacji ustawień oraz wyświetlania energii (licznik energii). Ta wersja 3-biegunowa (140 mm x 255 mm x 110 mm) jest wyposażona w szereg opcjonalnych funkcji i akcesoriów. Spełnia wymagania norm międzynarodowych (IEC 60947), certyfikatów CCC i EAC oraz specyfikacji morskich. ComPacT NSX400R stanowi część architektury EcoStruxure Power firmy Schneider Electric.

  • Producent Schneider Electric
  • Wymiary 0.152m x 0.152m x 0.292m
Wyłącznik do transformatorów
  • Znamionowy prąd ciągły Iu 400 A
  • Zakres napięcia znamionowego 690 - 690 V
  • Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V 200 kA
  • Zakres nastawy wyzwalacza przeciążeniowego 160 - 400 A
  • Zakres nastawczy wyzwalacza zwarciowego zwłocznego 240 - 4000 A
  • Zakres nastawy wyzwalacza zwarciowego 600 - 4800 A
  • Zintegrowane zabezpieczenie przed zwarciem doziemnym Tak
  • Rodzaj podłączenia styków głównych Połączenie śrubowe
  • Budowa urządzenia Urządzenie mocowane na stałe
  • Do montażu na szynie TH Nie
  • Opcjonalny montaż na szynie DIN TH Nie
  • Ze wskaźnikiem wyłączenia Tak
  • Liczba biegunów 3
  • Umiejscowienie przyłączy obwodów głównych Strona przednia
  • Rodzaj elementu wykonawczego Przełącznik
  • W komplecie z zabezpieczeniem Tak
  • Wbudowany napęd silnikowy Nie
  • Opcjonalny napęd silnikowy Tak
  • Stopień ochrony (IP) IP40
  • Straty mocy 57.6 W
  • Ze zintegrowanym wyzwalaczem podnapięciowym Nie
