Wyłącznik ComPacT NSX, 250R, Mic6.2E 160A, 3P, 200kA | C25R36E160 Schneider Electric

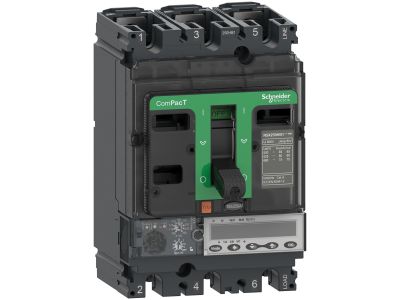

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1545989
EAN
3606482001060
Kod Producenta
C25R36E160
Wyłącznik ComPacT NSX, 250R, Mic6.2E 160A, 3P, 200kA

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

ComPacT NSX250R to kompletny, trójbiegunowy wyłącznik stały 3P 3d, zaprojektowany z myślą o optymalizacji przestrzeni i zdolności wyłączania. Stanowi on optymalny wybór do wszystkich zastosowań standardowych i specjalistycznych. Zdolność wyłączania (Icu) wynosi 200 kA rms przy napięciu 415 V AC, 50/60 Hz oraz 45 kA rms przy napięciu 690 V AC, 50/60 Hz. Napięcie robocze wynosi 690 V AC przy częstotliwości 50/60 Hz. Produkt ten wyposażony jest w elektroniczny moduł wyzwalający MicroLogic 6.2 E o prądzie znamionowym 160 A, z regulowaną ochroną przed zwarciem doziemnym (z pozycją wyłączenia). Moduł wyzwalający MicroLogic 6.2 E zapewnia regulowaną ochronę długotrwałą, krótkotrwałą oraz natychmiastową. MicroLogic 6.2 E posiada wbudowany wyświetlacz służący do precyzyjnej regulacji ustawień oraz wyświetlania energii (licznik energii). Ta wersja 3-biegunowa (105 mm x 161 mm x 86 mm) jest wyposażona w szereg opcjonalnych funkcji i akcesoriów. Spełnia wymagania norm międzynarodowych (IEC 60947), certyfikatów CCC i EAC oraz specyfikacji morskich. ComPacT NSX250R stanowi część architektury EcoStruxure Power firmy Schneider Electric.

  • Producent Schneider Electric
  • Wymiary 0.14m x 0.11m x 0.2m
Wyłącznik do transformatorów
  • Znamionowy prąd ciągły Iu 160 A
  • Zakres napięcia znamionowego 690 - 690 V
  • Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V 200 kA
  • Zakres nastawy wyzwalacza przeciążeniowego 63 - 160 A
  • Zakres nastawczy wyzwalacza zwarciowego zwłocznego 94.5 - 1600 A
  • Zakres nastawy wyzwalacza zwarciowego 240 - 2400 A
  • Zintegrowane zabezpieczenie przed zwarciem doziemnym Tak
  • Rodzaj podłączenia styków głównych Połączenie śrubowe
  • Budowa urządzenia Urządzenie mocowane na stałe
  • Do montażu na szynie TH Nie
  • Opcjonalny montaż na szynie DIN TH Tak
  • Ze wskaźnikiem wyłączenia Tak
  • Liczba biegunów 3
  • Umiejscowienie przyłączy obwodów głównych Strona przednia
  • Rodzaj elementu wykonawczego Przełącznik
  • W komplecie z zabezpieczeniem Tak
  • Wbudowany napęd silnikowy Nie
  • Opcjonalny napęd silnikowy Tak
  • Stopień ochrony (IP) IP40
  • Straty mocy 52.8 W
  • Ze zintegrowanym wyzwalaczem podnapięciowym Nie
