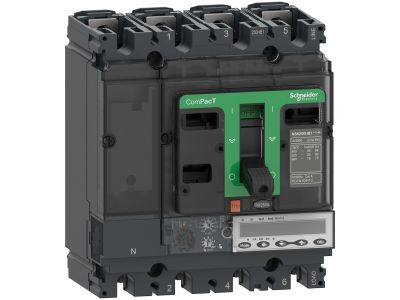

Wyłącznik ComPacT NSX, 250R, Mic6.2E 100A 4P, 200kA | C25R46E100 Schneider Electric
Informacja o Produkcie
ComPacT NSX250R to kompletny wyłącznik stały 4P 4d zaprojektowany z myślą o optymalizacji przestrzeni i zdolności wyłączania. Stanowi on optymalny wybór do wszystkich zastosowań standardowych i specjalistycznych. Zdolność wyłączania (Icu) wynosi 200 kA rms przy napięciu 415 V AC, 50/60 Hz oraz 45 kA rms przy napięciu 690 V AC, 50/60 Hz. Napięcie robocze wynosi 690 V AC, 50/60 Hz. Produkt ten wyposażony jest w elektroniczny moduł wyzwalający MicroLogic 6.2 E o prądzie znamionowym 100 A, z regulowaną ochroną przed zwarciem doziemnym (z pozycją wyłączenia). Moduł wyzwalający MicroLogic 6.2 E zapewnia regulowaną ochronę długotrwałą, krótkotrwałą oraz natychmiastową. MicroLogic 6.2 E posiada wbudowany wyświetlacz służący do precyzyjnej regulacji ustawień oraz wyświetlania energii (licznik energii). Ta wersja 4-biegunowa (140 mm x 161 mm x 86 mm) jest wyposażona w szereg opcjonalnych funkcji i akcesoriów. Spełnia wymagania norm międzynarodowych (IEC 60947), certyfikatów CCC i EAC oraz specyfikacji morskich. ComPacT NSX250R stanowi część architektury EcoStruxure Power firmy Schneider Electric.
- Producent Schneider Electric
- Wymiary 0.15m x 0.14m x 0.2m
- Znamionowy prąd ciągły Iu 100 A
- Zakres napięcia znamionowego 690 - 690 V
- Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V 200 kA
- Zakres nastawy wyzwalacza przeciążeniowego 40 - 100 A
- Zakres nastawczy wyzwalacza zwarciowego zwłocznego 60 - 1000 A
- Zakres nastawy wyzwalacza zwarciowego 150 - 1500 A
- Zintegrowane zabezpieczenie przed zwarciem doziemnym Tak
- Rodzaj podłączenia styków głównych Połączenie śrubowe
- Budowa urządzenia Urządzenie mocowane na stałe
- Do montażu na szynie TH Nie
- Opcjonalny montaż na szynie DIN TH Tak
- Ze wskaźnikiem wyłączenia Tak
- Liczba biegunów 4
- Umiejscowienie przyłączy obwodów głównych Strona przednia
- Rodzaj elementu wykonawczego Przełącznik
- W komplecie z zabezpieczeniem Tak
- Wbudowany napęd silnikowy Nie
- Opcjonalny napęd silnikowy Tak
- Stopień ochrony (IP) IP40
- Straty mocy 70.4 W
- Ze zintegrowanym wyzwalaczem podnapięciowym Nie
