Wyłącznik ComPacT NSX, 250R, Mic2.2 160A, 3P, 200kA | C25R32D160 Schneider Electric
Informacja o Produkcie

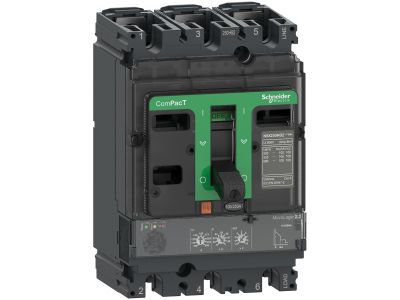

ComPacT NSX250R to kompletny, trójbiegunowy, trójmodułowy wyłącznik stały, zaprojektowany z myślą o optymalizacji zajmowanej przestrzeni i zdolności wyłączania. Stanowi optymalny wybór do wszystkich zastosowań standardowych i specjalistycznych. Zdolność wyłączania (Icu) wynosi 200 kA rms przy napięciu 415 V AC, 50/60 Hz oraz 45 kA rms przy napięciu 690 V AC, 50/60 Hz. Napięcie robocze wynosi 690 V AC, 50/60 Hz. Produkt ten wyposażony jest w elektroniczny moduł wyzwalający MicroLogic 2.2 o wartości znamionowej 160 A. Moduł wyzwalający MicroLogic 2.2 zapewnia regulowane zabezpieczenia długotrwałe i krótkotrwałe oraz stałe zabezpieczenie natychmiastowe. Ta wersja 3-biegunowa (105 mm x 161 mm x 86 mm) jest wyposażona w szereg opcjonalnych funkcji i akcesoriów. Spełnia wymagania norm międzynarodowych (IEC 60947), certyfikatów CCC i EAC oraz specyfikacji morskich. ComPacT NSX250R stanowi część architektury EcoStruxure Power firmy Schneider Electric.
- Producent Schneider Electric
- Wymiary 0.14m x 0.11m x 0.2m
- Znamionowy prąd ciągły Iu 160 A
- Zakres napięcia znamionowego 690 - 690 V
- Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V 200 kA
- Zakres nastawy wyzwalacza przeciążeniowego 63 - 160 A
- Zakres nastawczy wyzwalacza zwarciowego zwłocznego 94.5 - 1600 A
- Zakres nastawy wyzwalacza zwarciowego 2400 - 2400 A
- Zintegrowane zabezpieczenie przed zwarciem doziemnym Nie
- Rodzaj podłączenia styków głównych Połączenie śrubowe
- Budowa urządzenia Urządzenie mocowane na stałe
- Do montażu na szynie TH Nie
- Opcjonalny montaż na szynie DIN TH Tak
- Ze wskaźnikiem wyłączenia Tak
- Liczba biegunów 3
- Umiejscowienie przyłączy obwodów głównych Strona przednia
- Rodzaj elementu wykonawczego Przełącznik
- W komplecie z zabezpieczeniem Tak
- Wbudowany napęd silnikowy Nie
- Opcjonalny napęd silnikowy Tak
- Stopień ochrony (IP) IP40
- Straty mocy 52.8 W
- Ze zintegrowanym wyzwalaczem podnapięciowym Nie
