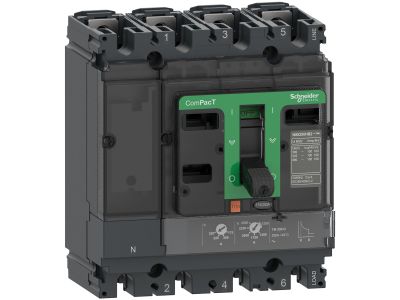

Wyłącznik ComPacT NSX, 250HB2, TM250D 4P, 100kA | C25W4TM250 Schneider Electric
Informacja o Produkcie
ComPacT NSX250HB2 to kompletny wyłącznik stały 4P 4d zaprojektowany z myślą o optymalizacji przestrzeni i zdolności wyłączania. Stanowi on optymalny wybór do wszystkich zastosowań standardowych i specjalistycznych. Zdolność wyłączania (Icu) wynosi 100 kA rms przy napięciu 500 V AC, 50/60 Hz oraz 100 kA rms przy napięciu 690 V AC, 50/60 Hz. Napięcie robocze wynosi 690 V AC przy częstotliwości 50/60 Hz. Produkt ten wyposażony jest w termomagnetyczny mechanizm wyzwalający (TMD) o wartości znamionowej 250 A. Mechanizm TMD zapewnia regulowaną termiczną ochronę przed przeciążeniem oraz stałą ochronę magnetyczną. Ta wersja 4-biegunowa (140 mm x 161 mm x 86 mm) jest dostępna z szeroką gamą opcjonalnych funkcji i akcesoriów. Urządzenie jest zgodne z normami międzynarodowymi (IEC 60947), certyfikatami CCC i EAC oraz specyfikacjami morskimi. ComPacT NSX250HB2 stanowi część architektury EcoStruxure Power firmy Schneider Electric.
- Producent Schneider Electric
- Wymiary 0.15m x 0.14m x 0.2m
- Znamionowy prąd ciągły Iu 250 A
- Zakres napięcia znamionowego 690 - 690 V
- Zakres nastawy wyzwalacza przeciążeniowego 175 - 250 A
- Zakres nastawczy wyzwalacza zwarciowego zwłocznego 1250 - 2500 A
- Zintegrowane zabezpieczenie przed zwarciem doziemnym Nie
- Rodzaj podłączenia styków głównych Połączenie śrubowe
- Budowa urządzenia Urządzenie mocowane na stałe
- Do montażu na szynie TH Nie
- Opcjonalny montaż na szynie DIN TH Tak
- Ze wskaźnikiem wyłączenia Tak
- Liczba biegunów 4
- Umiejscowienie przyłączy obwodów głównych Strona przednia
- Rodzaj elementu wykonawczego Przełącznik
- W komplecie z zabezpieczeniem Tak
- Wbudowany napęd silnikowy Nie
- Opcjonalny napęd silnikowy Tak
- Stopień ochrony (IP) IP40
- Zakres nastawy wyzwalacza zwarciowego 1250 - 2500 A
- Straty mocy 75 W
- Ze zintegrowanym wyzwalaczem podnapięciowym Nie
