Wyłącznik ComPacT NSX, 250HB2, 100kA/690VAC, 4 biegunowy, MicroLogic 5.2E 100A | C10W45E100 Schneider Electric

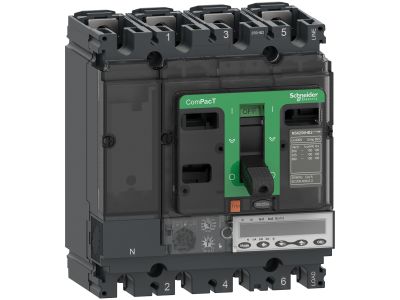

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1545807
EAN
3606482002425
Kod Producenta
C10W45E100
Wyłącznik ComPacT NSX, 250HB2, 100kA/690VAC, 4 biegunowy, MicroLogic 5.2E 100A

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

ComPacT NSX100HB2 to kompletny, stały wyłącznik 4P 4d zaprojektowany z myślą o optymalizacji przestrzeni i zdolności wyłączania. Stanowi on optymalny wybór do wszystkich zastosowań standardowych i specjalistycznych. Zdolność wyłączania (Icu) wynosi 100 kA rms przy napięciu 500 V AC, 50/60 Hz oraz 100 kA rms przy napięciu 690 V AC, 50/60 Hz. Napięcie robocze wynosi 690 V AC, 50/60 Hz. Produkt ten wyposażony jest w elektroniczny moduł wyzwalający MicroLogic 5.2 E o wartości znamionowej 100 A. Moduł wyzwalający MicroLogic 5.2 E zapewnia regulowaną ochronę długotrwałą, krótkotrwałą oraz natychmiastową. MicroLogic 5.2 E posiada wbudowany wyświetlacz umożliwiający precyzyjną regulację ustawień oraz odczyt energii (licznik energii). Ta wersja 4-biegunowa (140 mm x 161 mm x 86 mm) jest wyposażona w szereg opcjonalnych funkcji i akcesoriów. Spełnia wymagania norm międzynarodowych (IEC 60947), certyfikatów CCC i EAC oraz specyfikacji morskich. ComPacT NSX100HB2 stanowi część architektury EcoStruxure Power firmy Schneider Electric.

  • Producent Schneider Electric
  • Wymiary 0.15m x 0.14m x 0.2m
Wyłącznik do transformatorów
  • Znamionowy prąd ciągły Iu 100 A
  • Zakres napięcia znamionowego 690 - 690 V
  • Zakres nastawy wyzwalacza przeciążeniowego 40 - 100 A
  • Zakres nastawczy wyzwalacza zwarciowego zwłocznego 60 - 1000 A
  • Zakres nastawy wyzwalacza zwarciowego 150 - 1500 A
  • Zintegrowane zabezpieczenie przed zwarciem doziemnym Nie
  • Rodzaj podłączenia styków głównych Połączenie śrubowe
  • Budowa urządzenia Urządzenie mocowane na stałe
  • Do montażu na szynie TH Nie
  • Opcjonalny montaż na szynie DIN TH Tak
  • Ze wskaźnikiem wyłączenia Tak
  • Liczba biegunów 4
  • Umiejscowienie przyłączy obwodów głównych Strona przednia
  • Rodzaj elementu wykonawczego Przełącznik
  • W komplecie z zabezpieczeniem Tak
  • Wbudowany napęd silnikowy Nie
  • Opcjonalny napęd silnikowy Tak
  • Stopień ochrony (IP) IP40
  • Straty mocy 18.8 W
  • Ze zintegrowanym wyzwalaczem podnapięciowym Nie
