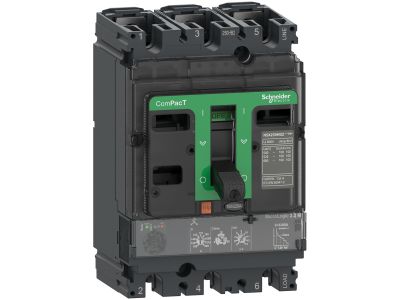

Wyłącznik ComPacT NSX, 160H Mic2.2M 150A, 3P, 70kA | C16H32M150 Schneider Electric
Informacja o Produkcie
ComPacT NSX160H to kompletny, trójbiegunowy, trójfazowy wyłącznik stały, zaprojektowany z myślą o optymalizacji przestrzeni i zdolności wyłączania. Stanowi on optymalny wybór do zastosowań związanych z ochroną silników. Zdolność wyłączania (Icu) wynosi 70 kA rms przy napięciu 415 V AC, 50/60 Hz. Napięcie robocze wynosi 690 V AC, 50/60 Hz. Produkt ten wyposażony jest w elektroniczny moduł wyzwalający MicroLogic 2.2 M o wartości znamionowej 100 A. Moduł wyzwalający MicroLogic 2.2 M zapewnia regulowane zabezpieczenia długotrwałe i krótkotrwałe oraz stałe zabezpieczenie natychmiastowe. Ta wersja 3-biegunowa (105 mm x 161 mm x 86 mm) jest wyposażona w szereg opcjonalnych funkcji i akcesoriów. Spełnia wymagania norm międzynarodowych (IEC 60947), certyfikatów CCC i EAC oraz specyfikacji morskich. ComPacT NSX160H stanowi część architektury EcoStruxure Power firmy Schneider Electric.
- Producent Schneider Electric
- Wymiary 0.18m x 0.12m x 0.19m
- Zakres nastawy wyzwalacza przeciążeniowego 70 - 150 A
- Zakres nastawy wyzwalacza zwarciowego 2250 - 2250 A
- Z zabezpieczeniem termicznym Tak
- Czułość na zanik fazy Tak
- Sposób wyzwalania Elektroniczny
- Znamionowe napięcie pracy 690 - 690 V
- Znamionowy prąd ciągły Iu 150 A
- Rodzaj podłączenia styków głównych Połączenie śrubowe
- Rodzaj elementu wykonawczego Inne
- Budowa urządzenia Urządzenie mocowane na stałe
- Ze zintegrowanym stykiem pomocniczym Nie
- Ze zintegrowanym wyzwalaczem podnapięciowym Nie
- Liczba biegunów 3
- Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V 70 kA
- Stopień ochrony (IP) IP40
- Wysokość 161 mm
- Szerokość 105 mm
- Głębokość 86 mm
- Straty mocy 27.6 W
