Wyłącznik ComPacT NSX, 160H Mic2.2 160A 4P, 70kA | C16H42D160 Schneider Electric

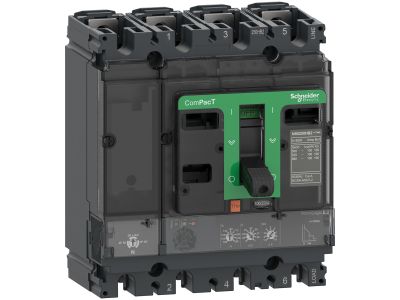

main product photo
Rzeczywisty produkt może się różnić od pokazanego na zdjęciu
Producent
Schneider Electric
Kod
1545945
EAN
3606481998859
Kod Producenta
C16H42D160
Dodaj do porównania
Wyłącznik ComPacT NSX, 160H Mic2.2 160A 4P, 70kA

Informacja o Produkcie

Do pobrania

Informacja o Produkcie

  • Producent Schneider Electric
  • Wymiary 0.18m x 0.15m x 0.18m
Wyłącznik do transformatorów
  • Znamionowy prąd ciągły Iu 160 A
  • Zakres napięcia znamionowego 690 - 690 V
  • Znamionowa zwarciowa zdolność łączeniowa Icu przy 400 V 70 kA
  • Zakres nastawy wyzwalacza przeciążeniowego 63 - 160 A
  • Zakres nastawczy wyzwalacza zwarciowego zwłocznego 94.5 - 1600 A
  • Zakres nastawy wyzwalacza zwarciowego 2400 - 2400 A
  • Zintegrowane zabezpieczenie przed zwarciem doziemnym Nie
  • Rodzaj podłączenia styków głównych Połączenie śrubowe
  • Budowa urządzenia Urządzenie mocowane na stałe
  • Do montażu na szynie TH Nie
  • Opcjonalny montaż na szynie DIN TH Tak
  • Ze wskaźnikiem wyłączenia Tak
  • Liczba biegunów 4
  • Umiejscowienie przyłączy obwodów głównych Strona przednia
  • Rodzaj elementu wykonawczego Przełącznik
  • W komplecie z zabezpieczeniem Tak
  • Wbudowany napęd silnikowy Nie
  • Opcjonalny napęd silnikowy Tak
  • Stopień ochrony (IP) IP40
  • Straty mocy 36.8 W
  • Ze zintegrowanym wyzwalaczem podnapięciowym Nie

Do pobrania

Karta katalogowa.pdf (289.21 kB)
Karta charakterystyki.pdf (336.82 kB)
Instrukcja Techniczna.pdf (13.79 MB)
Deklaracja zgodności CE.pdf (374.58 kB)
Dodatkowe informacje.pdf (343.19 kB)
